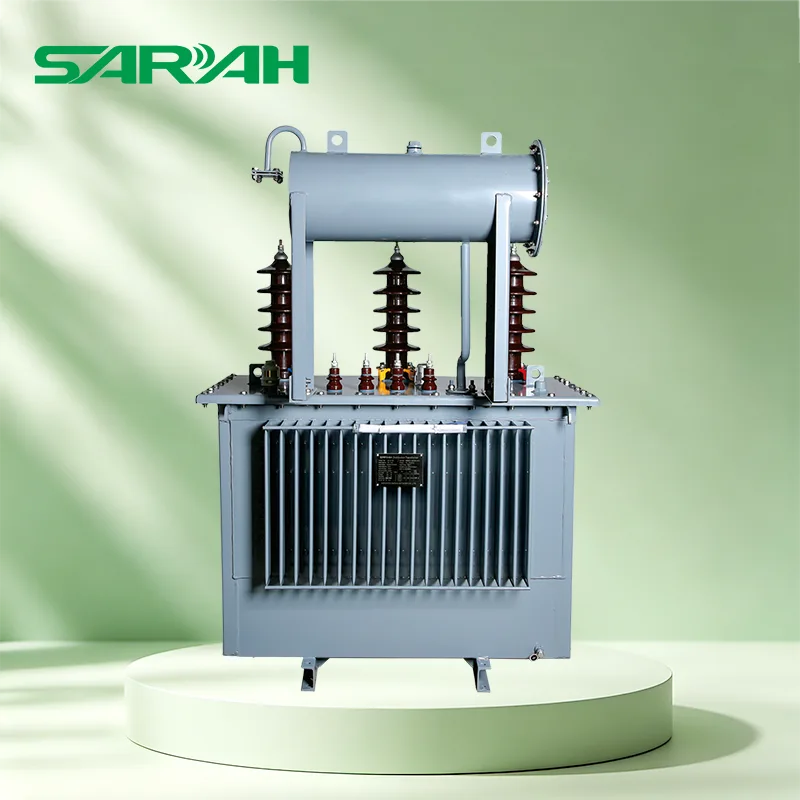

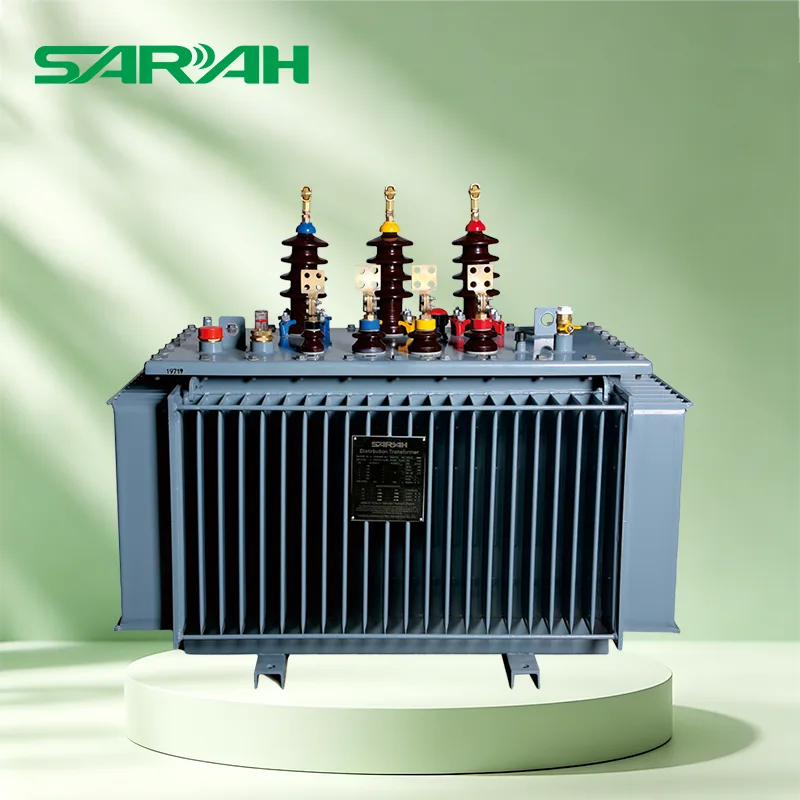

محول توزيع 24 كيلو فولت
يعد محول التوزيع 24KV من سلسلة S11 جيلًا جديدًا من معدات التوزيع الموفرة للطاقة التي صممها مصنع SARAH Electric لشبكات الطاقة الحضرية والريفية والمؤسسات الصناعية والتعدين والمباني التجارية والسيناريوهات الأخرى. وهو يغطي فئتين أساسيتين: الزيت التقليدي المغمور والمركب على أعمدة، بمستويات جهد تتراوح من 20 كيلو فولت إلى 24 كيلو فولت وقدرات مقدرة تبلغ 50 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير. بالطبع، إذا كنت بحاجة إلى سعة خاصة، فيمكنك أيضًا تخصيصها! يتضمن المحتوى المخصص أيضًا طباعة الشعار وطباعة العلامة التجارية وما إلى ذلك. مرحبًا بك للاستفسار!
يعتمد محول التوزيع 24KV الذي تم تصنيعه بواسطة SARAH Electric صفائح فولاذية سيليكونية مدلفنة على البارد عالية الجودة وتصميم هيكل مغلق بالكامل، والذي يجمع بين مزايا الفقد المنخفض والضوضاء المنخفضة والعزل العالي والعمر الطويل، وهو مناسب لأنظمة تردد الطاقة 50 هرتز. هل تحتاج بالتأكيد إلى معدات يمكنها تلبية الاحتياجات المتنوعة لترقية شبكات الطاقة المحلية والدولية، والتوزيع الصناعي، وإمدادات الطاقة التجارية، والسيناريوهات الأخرى؟ ثم اختر SARAH، محول التوزيع المفضل بقدرة 24 كيلو فولت والذي يتميز بالكفاءة والصديق للبيئة والموفر للطاقة.
المزايا

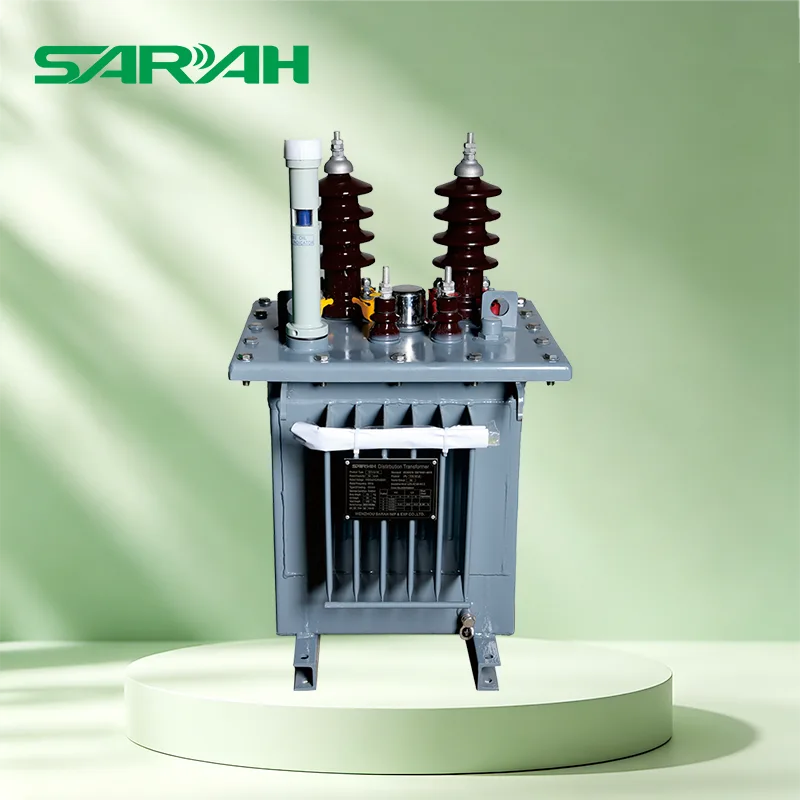

1. يعتمد المحول المثبت على العمود صفائح فولاذية سيليكونية مدلفنة على البارد ذات نفاذية عالية، وقد قامت SARAH بتحسين عملية التصفيح الأساسية، مما يقلل بشكل كبير من خسائر عدم التحميل والحمل. ويؤدي هذا الإنجاز إلى تحسين كفاءة توفير الطاقة بنسبة 15% -20% مقارنة بالمحولات التقليدية؛ يمكن للتشغيل طويل المدى أن يقلل بشكل كبير من نفقات الكهرباء، ويتكيف مع اتجاه تطوير شبكة طاقة منخفضة الكربون وصديقة للبيئة، ويساعد كل مستخدم لهذا المحول على تحقيق خفض التكلفة وتحسين الكفاءة.
2. خزان الوقود لمحول التوزيع 24KV يعتمد عملية لحام محكمة الغلق، والتي يمكن أن تعزل الهواء والرطوبة بشكل فعال من الدخول، وتمنع زيت العزل من التقادم والرطوبة. إنه مجهز بزيت عازل عالي الجودة لتحسين أداء العزل للملف، وله مقاومة قوية ضد الشيخوخة وقصر الدائرة. لا يحتاج المستخدمون إلى صيانة المعدات بشكل متكرر. يمكن أن يصل عمر الخدمة للمعدات إلى أكثر من 20 عامًا، مما يقلل من الاستثمار في التشغيل والصيانة اللاحقة.
3. تحسين تصميم القلب الحديدي وهيكل اللف، وتقليل التضيق المغناطيسي والاهتزاز الكهرومغناطيسي، وخفض ضوضاء التشغيل إلى أقل من 45 ديسيبل دون تلوث ضوضائي؛ يمكن تركيب محولات توزيع منخفضة الخسارة في سيناريوهات حساسة للضوضاء مثل المناطق السكنية والمناطق التجارية والمجمعات الصناعية، مما يحقق التوازن بين استقرار إمدادات الطاقة والصداقة للبيئة.
4. القدرة المقدرة تغطي 50kVA-2500kVA، ومجموعة الجهد تتضمن مواصفات متعددة مثل 24kV/0.4kV، 22kV/0.415kV، 20kV/0.433kV، إلخ. تدعم مجموعة الاتصال الأنواع السائدة مثل Yyn0، Dyn11، Dyn5، إلخ. يمكن لمحول شبكة الطاقة الحضرية والريفية هذا تخصيص السعة والجهد ومستوى الحماية وفقًا لمتطلبات سيناريو العميل تلبية تخطيط التوزيع الشخصي.
معلمات المنتج
| تصنيف سعة |
الجهد االكهربى مزيج |
اتصال رمز |
مقاومة المملكة المتحدة(٪) |
الخسارة (كيلوواط) | لا- حمولة حاضِر (%) |
الوزن (كجم) | ||||
| إتش في (كيلو فولت) |
إل في (كيلو فولت) |
عدم التحميل | حمولة | جسم وزن |
زيت وزن |
إجمالي وزن |
||||
| 50 |
24 22 20 19 |
0.4 0.415 0.433 |
ينو داين11 دين5 |
5.5 | 0.17 | 1.15 | 2.0 | 200 | 145 | 465 |
| 100 | 0.23 | 1.92 | 1.8 | 330 | 165 | 635 | ||||
| 125 | 0.27 | 2.26 | 1.7 | 395 | 185 | 745 | ||||
| 160 | 0.29 | 2.69 | 1.6 | 505 | 205 | 885 | ||||
| 200 | 0.34 | 3.16 | 1.5 | 580 | 225 | 995 | ||||
| 250 | 0.41 | 3.76 | 1.4 | 695 | 245 | 1130 | ||||
| 315 | 0.49 | 4.53 | 1.4 | 745 | 260 | 1285 | ||||
| 400 | 0.58 | 5.47 | 1.3 | 865 | 305 | 1500 | ||||
| 500 | 0.69 | 6.58 | 1.2 | 985 | 335 | 1710 | ||||
| 630 | 0.83 | 7.87 | 1.1 | 1165 | 385 | 2010 | ||||
| 800 | 0.98 | 9.41 | 1.0 | 1335 | 415 | 2315 | ||||
| 1000 | 1.15 | 11.54 | 1.0 | 1655 | 515 | 2985 | ||||
| 1250 | 1.4 | 13.94 | 0.9 | 1890 | 630 | 3460 | ||||
| 1600 | 1.7 | 16.67 | 0.8 | 2220 | 710 | 4015 | ||||
| 2000 | 2.18 | 20.43 | 0.8 | 2530 | 730 | 4425 | ||||
| 2500 | 2.56 | 21.85 | 0.8 | 3165 | 795 | 5260 | ||||
تصنيف المنتج وسيناريوهات التطبيق
1. ميزات المنتج
حجم متوسط، وتبديد حرارة فعال، ومجهز بأحواض حرارية وأكمام عازلة، وأسلاك مريحة، ومناسب لغرف التوزيع الداخلية والمنشآت الأرضية الخارجية.
2. سيناريوهات التطبيق
|
مجالات التطبيق |
التطبيقات النموذجية |
التطبيقات |
|
شبكات التوزيع الحضرية |
المحطات الفرعية الإقليمية، التوزيع النهائي من الوحدات الرئيسية الحلقية (RMUs) |
التوزيع الرئيسي الدائري 24 كيلو فولت للمدن الأوروبية والشرق أوسطية |
|
المنشآت الصناعية |
المصانع والمناجم والمرافق البتروكيماوية واسعة النطاق |
إمدادات طاقة مستقرة للمعدات المتوسطة والكبيرة |
|
المباني التجارية |
مراكز التسوق والمستشفيات ومراكز البيانات |
مركزية توزيع الطاقة للمجمعات التجارية |
|
طاقة جديدة |
خطوط تجميع مزارع الرياح ومحطات الطاقة الكهروضوئية |
تكامل شبكة الطاقة المتجددة |
|
بنية تحتية |
السكك الحديدية والمطارات ومترو الأنفاق |
إمدادات الطاقة للبنية التحتية الحيوية |
|
شبكات الطاقة الريفية |
توزيع الطاقة على مستوى البلدة والري الزراعي |
التحول التدريجي في نهاية خطوط الجهد المتوسط للمسافات الطويلة |
عرض تفاصيل المنتج
1. قلب الحديد: يتم استخدام صفائح الفولاذ السليكونية المدرفلة على البارد ذات الدرجة العالية، مع وصلات مائلة كاملة وبدون عملية تثقيب، دائرة مغناطيسية موحدة، خسارة منخفضة، وضوضاء منخفضة.
2. اللف: محول التوزيع 24KV مصنوع من مادة نحاسية خالية من الأكسجين، ملفوف بإحكام، مع ورق عازل عالي القوة يستخدم لطبقة العزل، مستوى مقاومة درجات الحرارة العالية، ومقاومة قوية لتأثير الدائرة القصيرة.
3. خزان الوقود: مصنوع من صفائح فولاذية عالية الجودة ملحومة معًا، ويتميز الطلاء المضاد للتآكل بمقاومة قوية للطقس، والهيكل المغلق بالكامل يمنع تسرب الزيت والرطوبة.
4. الملحقات: صمام تخفيف الضغط القياسي، مؤشر مستوى الزيت، جهاز قياس درجة الحرارة، وحدة مراقبة ذكية اختيارية للمراقبة عن بعد.
الكلمات الساخنة: الشركة المصنعة لمحولات التوزيع 24KV، مورد محولات التوزيع 24KV، محول النوع الجاف 24KV
