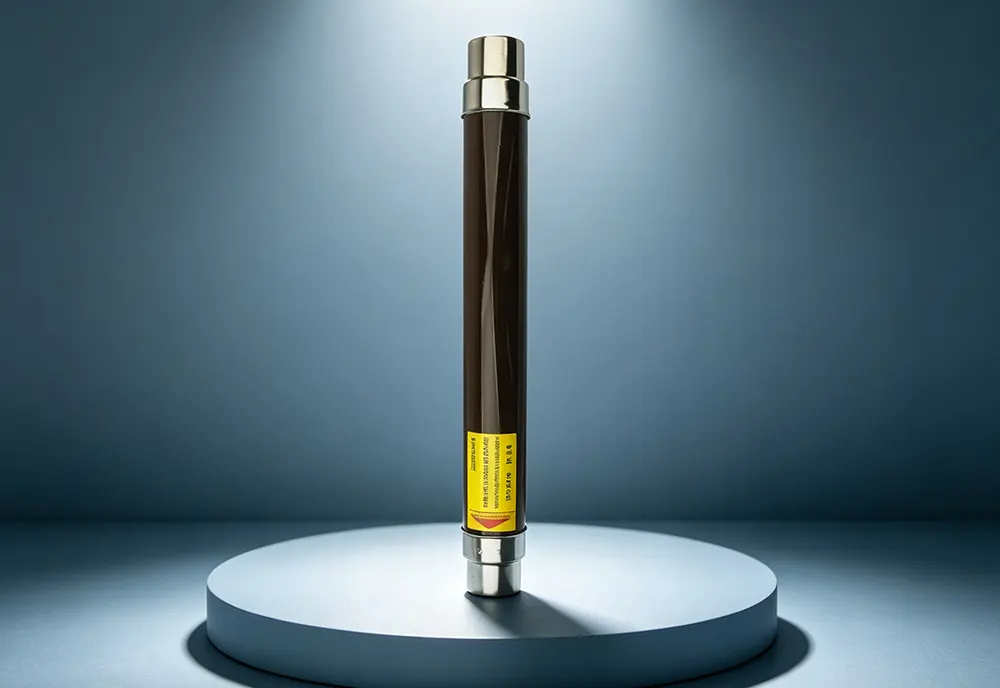

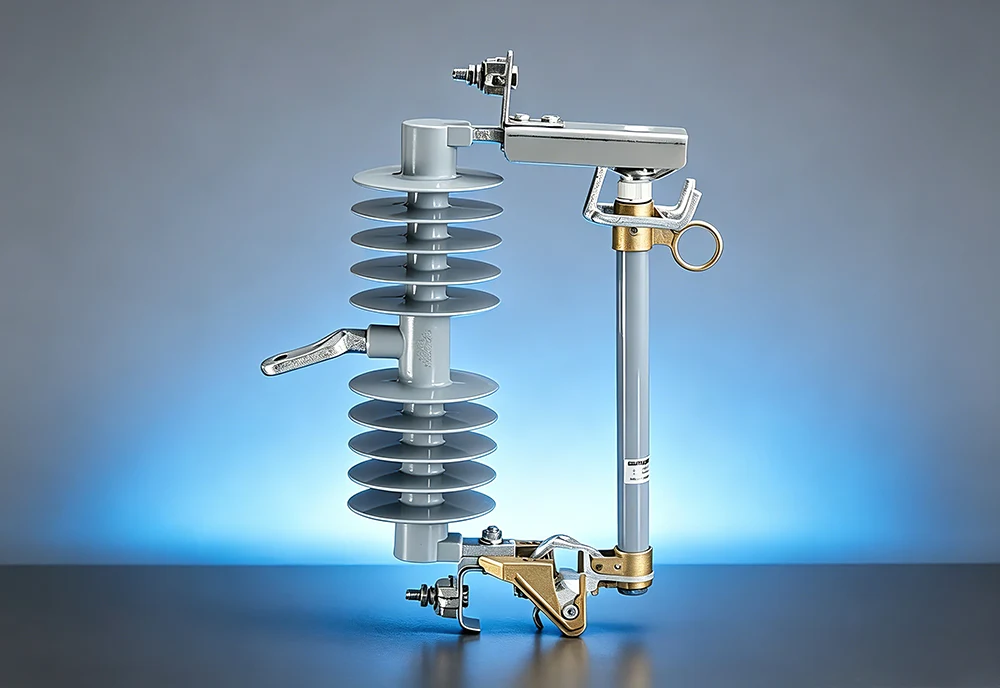

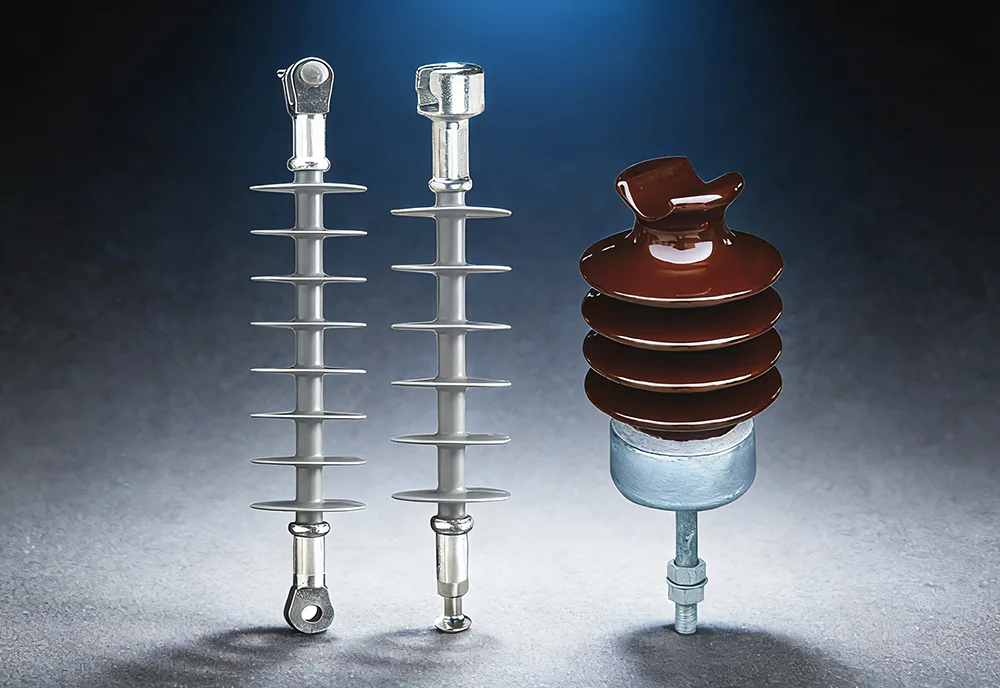

انقطاع الصمامات / صواعق الطفرة / عازل / فاصل سويث

تعمل شركة Sarah Electric كمنشأة تصنيع ذات خطوط إنتاج محسنة بالكامل وقدرات توريد مستقرة. نحن نقدم مجموعة متنوعة من المحولات الكهربائية - بما في ذلك الطرازات الجافة والمغمورة بالزيت - التي تغطي فئات الجهد المختلفة. تم تصميم هذه الحلول للتكيف مع مجموعة واسعة من السيناريوهات الهندسية، وتسهيل نقل الطاقة وتوزيعها بكفاءة لكل من التطبيقات السكنية والصناعية.

كيف يعمل المحول الكهربائي؟

تتميز المحولات ببنية داخلية قوية وتستخدم الحث الكهرومغناطيسي لتسهيل تحويل الجهد أثناء التشغيل.

يتكون بنائها الأساسي من قلب حديدي مغلق وملفوفة حوله ملفات ذات جهد عالي ومنخفض. عندما يتم تطبيق تيار متردد على الجانب عالي الجهد، يتم إنشاء مجال مغناطيسي متناوب داخل قلب الحديد. عندما يعبر هذا المجال المغناطيسي جانب الجهد المنخفض، فإنه يولد جهدًا متناوبًا جديدًا داخل ملفات الجهد المنخفض.

من خلال ضبط نسبة اللفات بين ملفات الإدخال والإخراج، يمكن للمحول خفض الجهد بدقة، وبالتالي تلبية متطلبات المشروع المحددة.

ما هي الأنواع المختلفة للمحولات الكهربائية؟

1. محول التوزيع

صفات: مثبتة في نهاية خطوط التوزيع؛ قادرة على التشغيل المستمر على المدى الطويل. تتراوح السعات عادة من 25 كيلو فولت أمبير إلى 5000 كيلو فولت أمبير.

وظيفة: تحويل طاقة الجهد المتوسط ​​إلى طاقة الجهد المنخفض.

التطبيقات المشتركة: المباني السكنية، المباني التجارية، شبكات الطاقة الريفية، المجمعات الصناعية، الخ.

2. محول الطاقة

صفات: سعة كبيرة؛ كفاءة تشغيلية عالية مناسبة لأنظمة الجهد العالي أو الجهد العالي للغاية.

وظيفة: مسؤول عن رفع أو خفض الطاقة ذات الجهد العالي.

التطبيقات المشتركة: محطات توليد الطاقة، وشبكات نقل الطاقة، والمحطات الفرعية واسعة النطاق.

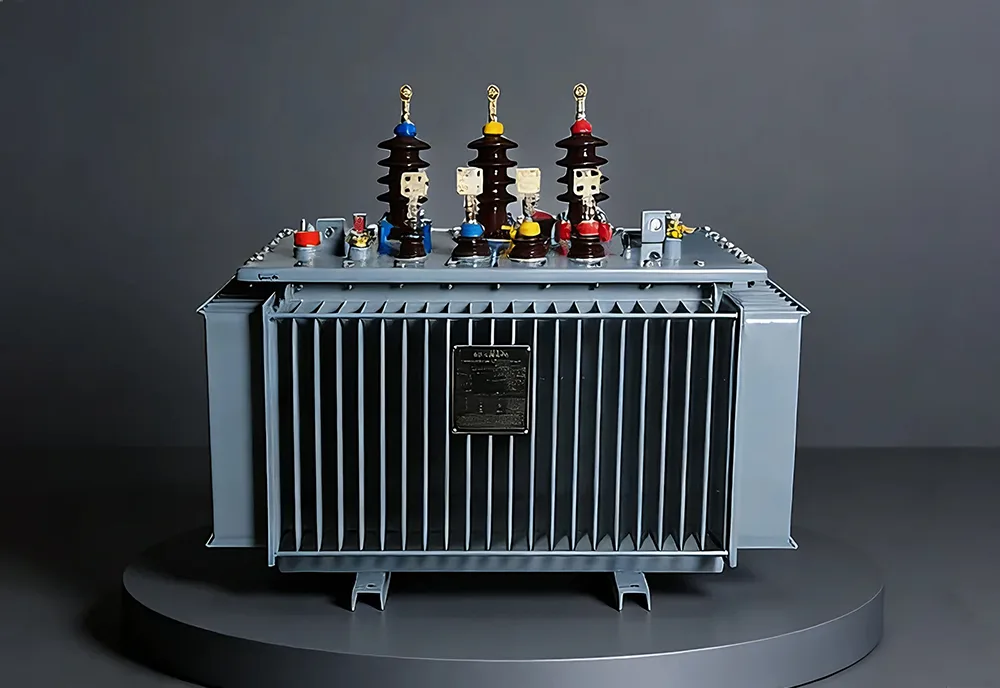

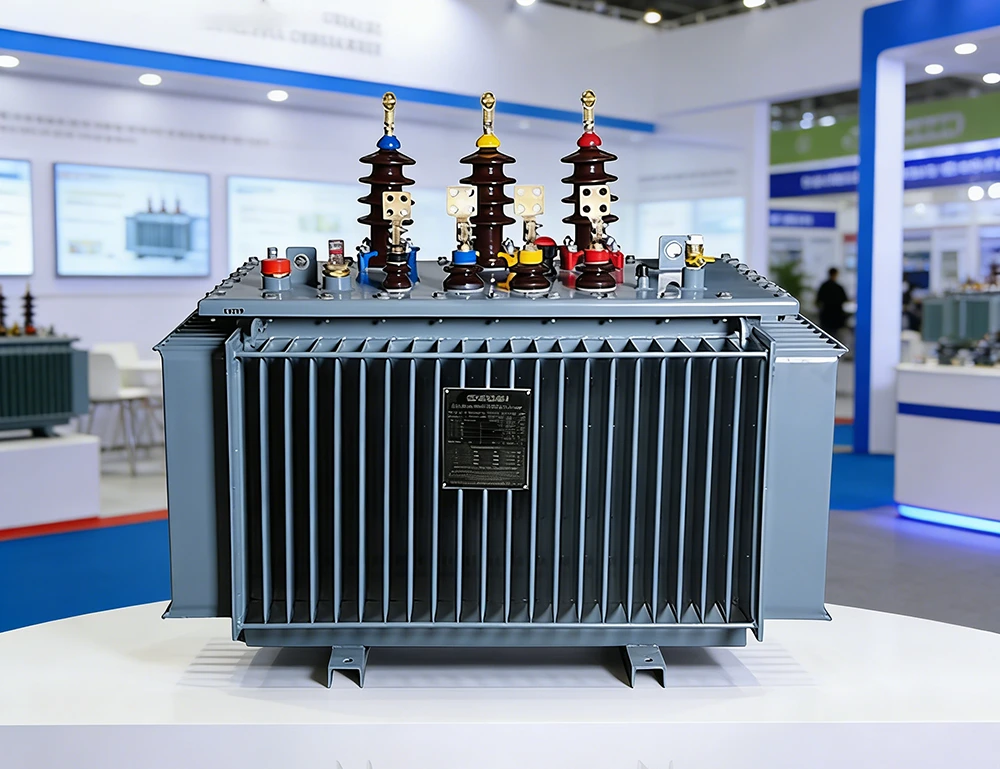

3. المحولات المغمورة بالزيت

صفات: يستخدم الزيت العازل للتبريد والعزل. يتميز بقدرات قوية على تبديد الحرارة، وقدرة تحميل زائد ممتازة، وتشغيل مستقر.

التطبيقات المشتركة: أنظمة توزيع الطاقة، ومنشآت التصنيع الصناعية، ومحطات الطاقة الجديدة، وبيئات التركيب الخارجية.

4. محول من النوع الجاف

صفات: لا يستخدم الزيت العازل. تعتمد على الهواء أو راتنجات الايبوكسي للعزل وتبديد الحرارة؛ يوفر مقاومة ممتازة للحريق والسلامة والود البيئي.

التطبيقات المشتركة: المناطق ذات حركة المرور العالية للمشاة والمستشفيات والمدارس والمناطق الحرجة الأخرى.

5. محول مثبت على القطب

صفات: مثبتة على أعمدة الكهرباء؛ يتطلب الحد الأدنى من المساحة الأرضية؛ ينطوي على تكاليف استثمار أولية منخفضة.

التطبيقات المشتركة: أنظمة توزيع الطاقة في المناطق الريفية والضواحي.

6. محول مثبت على الوسادة

صفات: تتميز بتصميم خزانة مغلقة بالكامل؛ مثبتة على وسادة خرسانية على مستوى الأرض؛ يوفر أمانًا عاليًا وحماية فائقة ضد العناصر الخارجية ومستويات ضوضاء منخفضة.

التطبيقات المشتركة: المناطق التجارية والمجتمعات السكنية داخل المناطق الحضرية.

7. محول العزلة

صفات: يقلل من التداخل الكهربائي من خلال العزل الكهربائي. يتميز بالفصل التام بين دوائر الإدخال والإخراج.

وظيفة: يعزز سلامة المعدات ويحسن جودة الطاقة.

التطبيقات المشتركة: المعدات الطبية، وأنظمة التحكم الآلي، والأدوات الدقيقة، وأجهزة الاتصالات.

8. محول الفرن

صفات: قادر على إنتاج تيار عالي جدًا؛ يمتلك قدرة قوية على تحمل دائرة القصر ومقاومة عالية لأحمال الصدمات.

وظيفة: يزود الطاقة للمعدات عالية استهلاك الطاقة، مثل أفران القوس الكهربائي وأفران الصهر.

التطبيقات المشتركة: مصانع الصلب وصناعة المعادن ومرافق معالجة المعادن غير الحديدية.

جدول المقارنة السريعة

لماذا تعتبر المحولات ضرورية للمجتمع الحديث؟

لأن الأداء السليم لأنظمة الطاقة يعتمد بشكل كامل على المحولات؛ من محطات توليد الطاقة إلى المستخدمين النهائيين، يجب أن يمر كل كيلووات/ساعة من الكهرباء تقريبًا عبر محول.

لا تعمل المحولات عالية الكفاءة على تسهيل تحويل الجهد فحسب، بل تساعد المستخدمين أيضًا على:

● تعزيز كفاءة نقل الطاقة

● التقليل من فقدان الطاقة

● حماية سلامة المعدات

● تحسين استقرار إمدادات الطاقة

● تقليل تكاليف التشغيل على المدى الطويل

كيفية اختيار جهد المحولات؟

I. اختيار الجهد الجانبي عالي الجهد

يعتمد الجهد على الجانب عالي الجهد من المحول على بنية شبكة الطاقة المحلية؛ يجب أن يتطابق بدقة مع جهد النقل للشبكة العامة أو المحطة الفرعية التي تخدم موقع المشروع.

برجاء الرجوع إلى إرشادات الجهد الكهربي التالية - استنادًا إلى متطلبات بلدك ومنطقتك ومشروعك المحدد - أو استشارة شركة Sarah Electric مباشرة:

11 كيلو فولت: المملكة المتحدة وجنوب شرق آسيا وأفريقيا وأستراليا والهند ومناطق أخرى تستخدم الأنظمة الكهربائية القائمة على الكومنولث.

33 كيلو فولت / 35 كيلو فولت: يشيع استخدامها في المجمعات الصناعية واسعة النطاق، أو المحطات الفرعية متوسطة الحجم، أو أنظمة تجميع الطاقة الجديدة.

10 كيلو فولت / 20 كيلو فولت: البر الرئيسى للصين وبعض الدول الأوروبية.

13.8 كيلو فولت / 4.16 كيلو فولت: يستخدم على نطاق واسع في أمريكا الشمالية (معايير الولايات المتحدة) وأجزاء من أمريكا الجنوبية.

ثانيا. اختيار الجهد الجانبي المنخفض الجهد

يعتمد الجهد على جانب الجهد المنخفض للمحول على معدات الحمل للاستخدام النهائي؛ يجب أن يتطابق مع جهد التشغيل المقدر لخطوط إنتاج المصنع أو المباني التجارية أو شبكات الطاقة السكنية التي يخدمها.

الطاقة الصناعية ثلاثية الطور: يستخدم لقيادة الآلات الثقيلة والمحركات الكهربائية ومحركات التردد المتغير (VFDs) وما إلى ذلك.

إذا كان المشروع يقع في منطقة تعتمد معايير اللجنة الكهروتقنية الدولية (IEC)، فسيتم عادةً اختيار 400 فولت (أو 415 فولت وفقًا للمعايير الأقدم).

إذا كان المشروع يقع في أمريكا الشمالية (معايير الولايات المتحدة)، فقد تكون هناك حاجة إلى 480 فولت أو 208 فولت.

الطاقة السكنية / أحادية الطور: يستخدم للإضاءة والمعدات المكتبية والأجهزة المنزلية القياسية.

تشمل الخيارات الشائعة 220 فولت، أو 230 فولت، أو 240 فولت.

هل تحتاج لبدء مشروع جديد؟ قم بتقديم المعلومات التالية على الفور، وسوف تقوم شركة سارة اليكتريك بالرد عليك على الفور:

✓ الجهد الأساسي

✓ الجهد الثانوي

✓ السعة المطلوبة (كيلو فولت أمبير)

✓ التردد (50 هرتز أو 60 هرتز)

✓ بيئة التثبيت (داخلية أو خارجية)

✓ الارتفاع

✓ موقع المشروع (البلد)

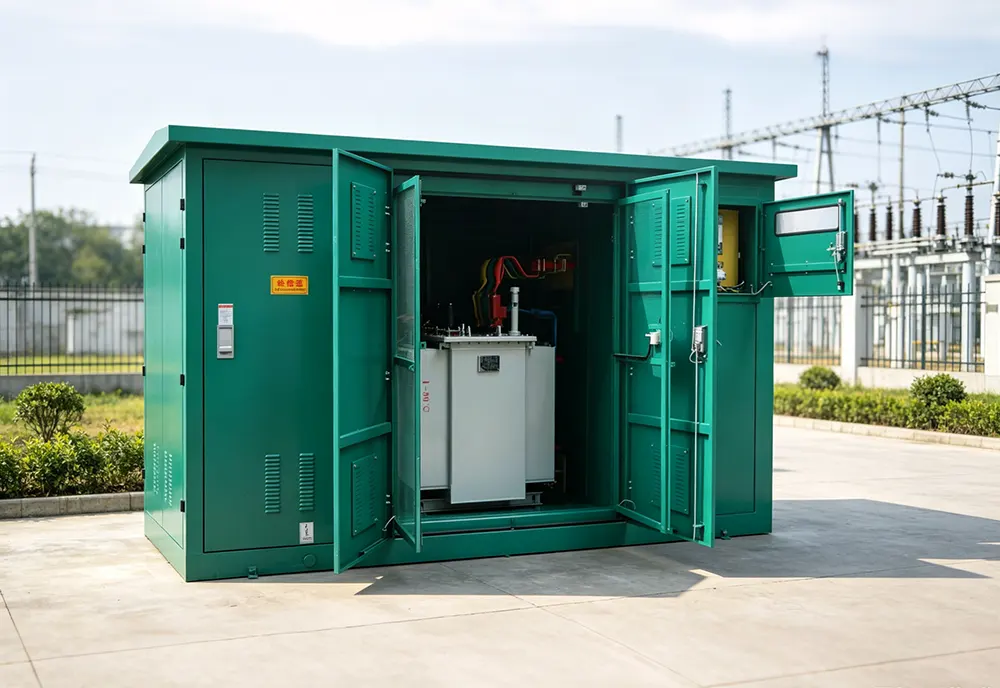

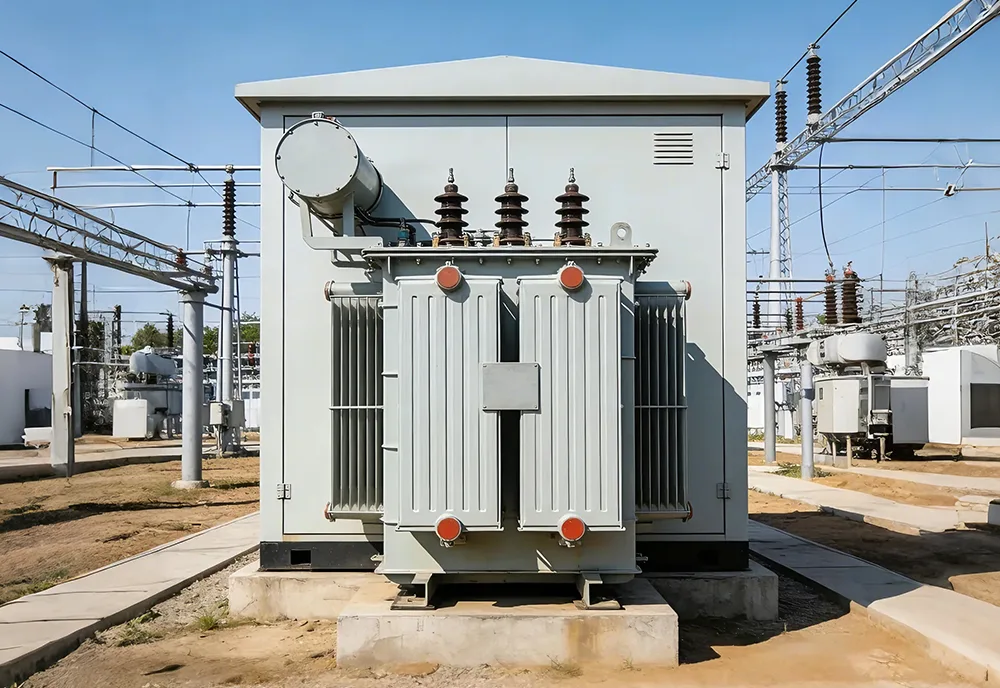

هل تبحث عن منتج ومورد موثوق للمحطات الفرعية من النوع الصندوقي؟ تقدم سارة إلكتريك حلولاً مخصصة تتميز بتصميم خارجي جاهز في المصنع ووحداتي ومغلق بالكامل. المعدات مقاومة للتآكل، ومقاومة للرطوبة، ومقاومة للسرقة، مما يجعلها مثالية لشبكات التوزيع الحضرية، والتطبيقات الصناعية، وقطاع الطاقة الجديد، واحتياجات إمدادات الطاقة المؤقتة.

ما هو مبدأ العمل للمحطة الفرعية من النوع الصندوقي؟

1. سير العمل الأساسي

بأخذ محطة فرعية نموذجية من النوع الصندوقي 10 كيلو فولت/0.4 كيلو فولت كمثال، يمكن تلخيص سير العمل على النحو التالي: شبكة الجهد المتوسط ​​(10 كيلو فولت) ← مجموعة المفاتيح الكهربائية ذات الجهد العالي ← محول التوزيع ← مجموعة المفاتيح الكهربائية ذات الجهد المنخفض ← معدات المستخدم (400 فولت).

2. مبادئ العمل لكل مكون

● مدخلات الطاقة على الجانب عالي الجهد

تتصل المحطة الفرعية من النوع الصندوقي أولاً بشبكة الطاقة عبر خط وارد عالي الجهد. الجانب ذو الجهد العالي هو المسؤول الأول عن استقبال الطاقة الكهربائية من الشبكة، والتحكم في مصدر الطاقة (التشغيل/الإيقاف)، وحماية المحول.

● التحكم والحماية عن طريق مجموعة المفاتيح الكهربائية ذات الجهد العالي

بعد دخول المحطة الفرعية، تمر الكهرباء ذات الجهد العالي أولاً عبر مجموعة المفاتيح الكهربائية ذات الجهد العالي.

في ظل الظروف العادية، تتحكم مجموعة المفاتيح الكهربائية في تدفق الكهرباء إلى المحول. في حالة حدوث عطل، تكتشف أجهزة الحماية الخلل وتقوم بتشغيل مجموعة المفاتيح الكهربائية لمقاطعة تيار العطل، وبالتالي حماية المحول والخطوط ومنع تفاقم العطل.

● تحويل الجهد بواسطة المحول

هذه هي المرحلة الأساسية للتشغيل الشامل للمحطة الفرعية. يحقق المحول تحويل الجهد على أساس مبدأ الحث الكهرومغناطيسي.

تدخل الكهرباء ذات الجهد العالي إلى الملف عالي الجهد للمحول، وينقل القلب الحديدي الطاقة المغناطيسية، وينتج الملف ذو الجهد المنخفض كهرباء منخفضة الجهد. يتم تحقيق تخفيض الجهد من خلال تصميم اللفات وتعديل نسبة اللفات.

● توزيع الطاقة على جانب الجهد المنخفض

تدخل الكهرباء التي يتم إنزالها بواسطة المحول إلى خزانة الجهد المنخفض. تعتبر المفاتيح الكهربائية ذات الجهد المنخفض مسؤولة عن توزيع الطاقة والتحكم في الأحمال وتوفير الحماية من الحمل الزائد.

وأخيرًا، يتم توزيع الكهرباء وتزويدها لتطبيقات مثل معدات المصانع، وإضاءة المباني، وأنظمة المحركات، ومعدات الشحن.

هيكل المعدات الأساسية

تتكون المحطة الفرعية من النوع الصندوقي من ثلاث حجرات مستقلة:

1. مقصورة الجهد العالي (HV).

مسؤول عن استقبال الطاقة الواردة ذات الجهد العالي 10 كيلو فولت أو 35 كيلو فولت. ويضم مفاتيح تحميل الجهد العالي، وقواطع الدائرة، والصمامات،مانعات الصواعقوأجهزة الحماية والقياس لتسهيل إدخال الطاقة والتحكم والحماية.

2. مقصورة المحولات

يخفض الجهد العالي (على سبيل المثال، 10 كيلو فولت/35 كيلو فولت) إلى الجهد المنخفض (على سبيل المثال، 0.4 كيلو فولت).

تشتمل خيارات المحولات على وحدات مغمورة بالزيت (S13/S22) أو وحدات من النوع الجاف (SCB)؛ لا تتجاوز السعة عمومًا 1600 كيلو فولت أمبير (عادةً 1250 كيلو فولت أمبير للتطبيقات المدنية).

3. مقصورة الجهد المنخفض (LV).

مسئول عن توزيع الطاقة . إنه يضم المفتاح الرئيسي للجهد المنخفض، والدوائر الصادرة، وتعويض الطاقة التفاعلية (خزانات المكثفات)، وقياس الطاقة، ومعدات المراقبة الذكية.

4. الضميمة

مصنوعة من صفائح الفولاذ المطلية بالزنك أو الألواح المركبة، وتتميز بمقاومتها للرطوبة والصدأ والغبار والقوارض والحرائق والسرقة، بالإضافة إلى خصائص العزل الحراري.

تتراوح تقييمات الحماية من IP23 إلى IP44؛ التخصيص متاح، وتعمل الوحدة بشكل موثوق في درجات الحرارة المحيطة من -40 درجة مئوية إلى +40 درجة مئوية.

ما هي سيناريوهات التطبيق للمحطات الفرعية من النوع الصندوقي؟

1. شبكات التوزيع العامة الحضرية: المجمعات السكنية، وشوارع المشاة التجارية، ومواقف السيارات تحت الأرض، وإنارة الطرق والأنفاق الحضرية.

2. توليد الطاقة الجديدة: محطات الطاقة الكهروضوئية المركزية ومزارع الرياح البرية والبحرية (التي تعمل كنقاط توصيل وربط بالشبكة).

3. الصناعة والبنية التحتية: مناطق التعدين، ومناطق البتروكيماويات، ومراكز الشحن الفائق للمركبات الكهربائية، ومراكز البيانات.

4. إمدادات الطاقة المؤقتة والطارئة: الطاقة المؤقتة لمواقع البناء وتوصيل الطاقة السريع والمتنقل للاستجابة لحالات الطوارئ بعد الكوارث.

المحطات الفرعية من النوع الصندوقي مقابل المحطات الفرعية التقليدية: الاختلافات

سارة اليكتريك الدعم الفني لما بعد البيع

1. إرشادات التثبيت والتشغيل في الموقع

وفقاً لمتطلبات عقد المشروع، يمكن لشركة Sarah Electric إرسال مهندسين كهربائيين كبار إلى مواقع المشاريع الخارجية للإشراف على تركيب واختبار المحطات الفرعية من النوع الصندوقي.

نحن نساعد العملاء في إجراء اختبارات مقاومة الدائرة، واختبارات تحمل الجهد (اختبارات Hi-Pot)، وفحوصات ضيق غاز SF6، وإعداد التحقق من مرحلات الحماية القائمة على المعالجات الدقيقة.

2. نظام دعم الخبراء عن بعد

بالاستفادة من أكثر من 20 عامًا من الخبرة، أنشأت سارة إلكتريك فريق دعم فني متخصصًا قادرًا على تقديم استجابات سريعة وخطط أولية لاستكشاف الأخطاء وإصلاحها في غضون 24 ساعة.

نحن نقدم التوجيه عن بعد عبر رابط الفيديو لمساعدة موظفي التشغيل والصيانة في الموقع في عمليات فحص المعدات واستكشاف الأخطاء وإصلاحها.

3. تدريب العميل على التشغيل والصيانة

نحن نقدم التدريب لمرافق الطاقة الخارجية والفرق الهندسية المحلية التي تغطي المجالات التالية:

● إجراءات التشغيل الآمنة للمعدات (منع سوء التشغيل وأنظمة التشابك "المنع الخماسي").

● قوائم المراجعة للصيانة الوقائية (PM).

● مراقبة التفريغ الجزئي (PD) وطرق الفحص الحراري بالأشعة تحت الحمراء.

التعليمات

س: هل تستطيع حاويات المحطات الفرعية من النوع الصندوقي الخاصة بشركة Sarah Electric تحمل البيئات القاسية؟

ج: تتميز حاوياتنا بتصميمات مخصصة وشديدة التحمل ومضادة للتآكل ومصممة خصيصًا للبيئات القاسية:

1. اختيار المواد: تشمل الخيارات الفولاذ المجلفن بالغمس الساخن، أو صفائح سبائك الزنك، أو الفولاذ المقاوم للصدأ (304/316L)، أو ألواح الأسمنت المركبة GFRC.

2. طلاء مضاد للتآكل: يتم تشطيب الأسطح بطبقة مسحوقة شديدة التحمل لمقاومة التآكل برذاذ الملح الساحلي.

3. التحكم البيئي: مُجهز بأجهزة التحكم الأوتوماتيكية في درجة الحرارة/الرطوبة والسخان/مزيلات الرطوبة. جنبًا إلى جنب مع الألواح العازلة، تمنع هذه التجمد في المناطق الباردة والدوائر القصيرة الناجمة عن التكثيف في المناطق ذات الرطوبة العالية.

س: هل يجب علي اختيار محول من النوع الجاف أو المغمور بالزيت للمحطة الفرعية؟

ج: يعتمد ذلك على متطلبات السلامة من الحرائق في بيئة التثبيت وميزانيتك:

1. المحول من النوع الجاف: مثبط للهب، ذاتي الإطفاء، ولا يشكل أي خطر للتلوث بالزيت. مناسب للتركيب بالقرب من المناطق المأهولة بالسكان (المراكز التجارية، المباني الشاهقة)، في الأقبية، أو في المواقع ذات المتطلبات الصارمة للسلامة من الحرائق.

2. المحول المغمور بالزيت: يقدم تبديدًا ممتازًا للحرارة، وقدرة تحميل زائد قوية، وفعالية عالية من حيث التكلفة، مع تكاليف صيانة منخفضة نسبيًا. مناسبة لشبكات التوزيع العامة الخارجية والمجمعات الصناعية ومزارع الطاقة الكهروضوئية أو مزارع الرياح النائية.

س: كيف يمكنني الاختيار بين المحطات الفرعية ذات النمط الأوروبي والنمط الأمريكي؟

ج:

النمط الأوروبي: يتميز بمقصورات منفصلة للمفاتيح الكهربائية ذات الجهد العالي/المنخفض ومحول; يوفر تكوينًا مرنًا وحماية شاملة وسهولة الصيانة، ولكنه يتميز بمساحة أكبر. مناسبة للمناطق السكنية الحضرية والمؤسسات الصناعية/التعدينية.

النمط الأمريكي: تشترك المفاتيح الكهربائية ذات الجهد العالي والمحول في خزان زيت مشترك؛ حجم صغير (حوالي 1/3 من النمط الأوروبي)، وتكلفة أقل، ومحكم الإغلاق/خالي من الصيانة، على الرغم من أن الوصول إلى الصيانة أكثر صعوبة وميزات الحماية أبسط. مناسبة للمناطق الساحلية ومزارع الرياح والمواقع ذات المساحة المحدودة.

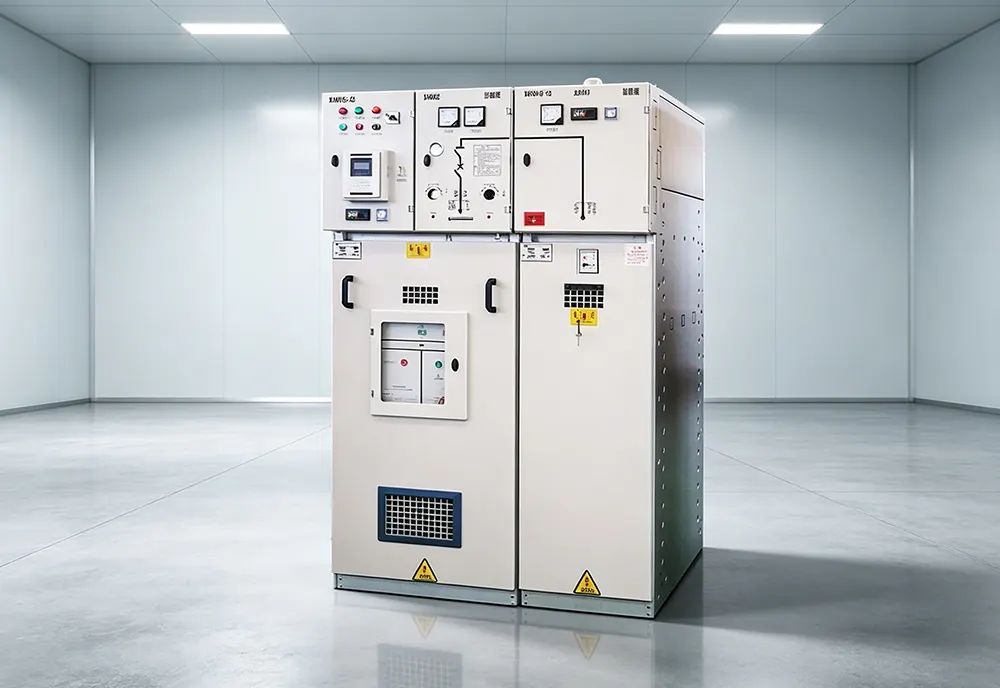

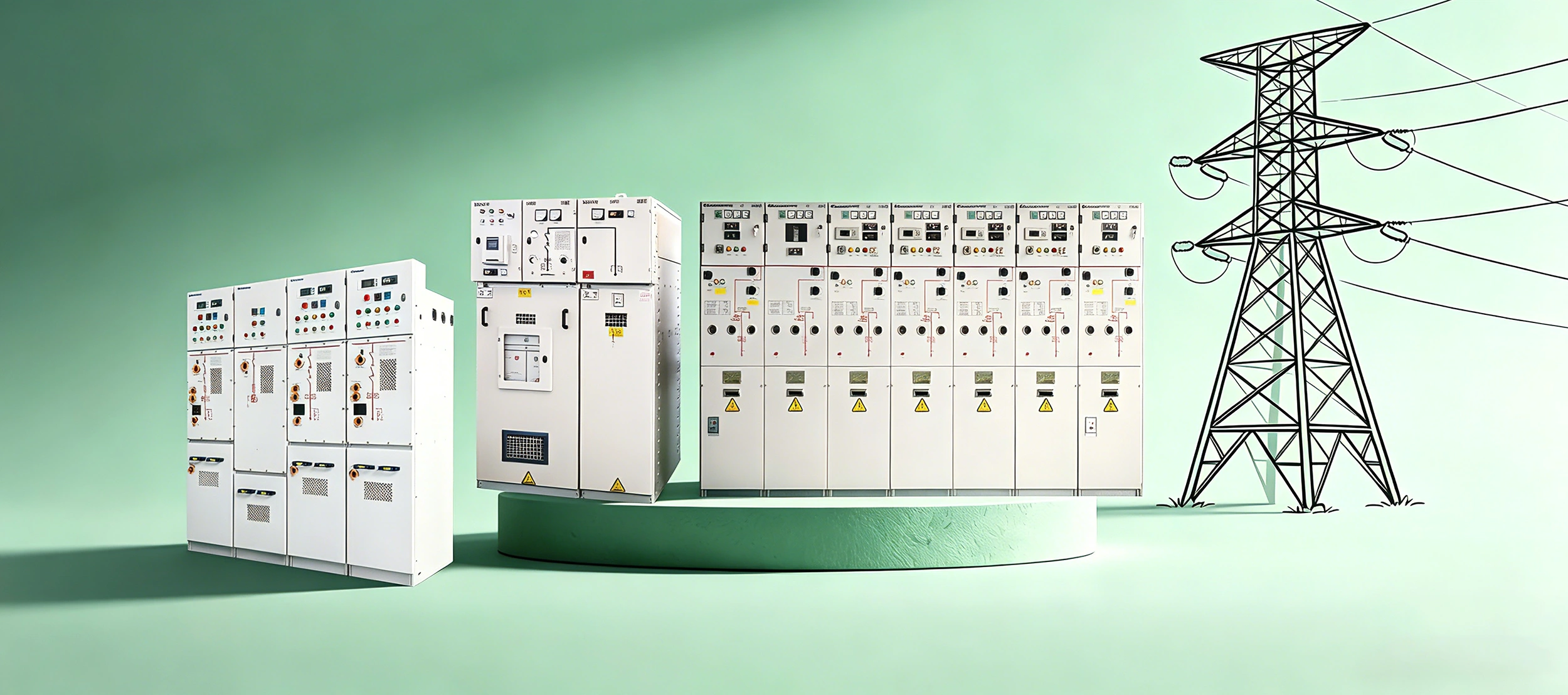

تعد Switchgear أحد خطوط الإنتاج التي تقدمها شركة Sarah Electric، والتي تغطي كلا من تطبيقات الجهد العالي والجهد المنخفض. ضمن حلول المعدات الكهربائية لدينا، تتحكم مجموعة المنتجات هذه في تبديل الدوائر وتقطع التيارات غير الطبيعية بسرعة أثناء الأعطال، وبالتالي الحمايةمحولاتوالكابلات ومعدات توليد الطاقة والأحمال الكهربائية.

ما هي وظائف المفاتيح الكهربائية؟

1. وظيفة التحكم

لتلبية احتياجات التشغيل والصيانة، يمكن لمجموعة المفاتيح الكهربائية توصيل أو فصل خطوط محددة ذات الجهد العالي والمنخفض في أي وقت - على سبيل المثال، قطع الطاقة عن منطقة معينة أثناء انقطاع التيار الكهربائي المرتبط بالصيانة.

2. وظيفة الحماية

في حالة حدوث صاعقة، أو ماس كهربائي، أو حمل زائد شديد، فإن أجهزة الحماية الذكية الداخلية تقوم على الفور بتشغيل قاطع الدائرة الكهربائية للتعثر، وعزل القسم المعيب وحماية الأصول ذات القيمة النهائية مثل المحولات والمحركات.

3. العزل الآمن

إنه يوفر نقطة فصل مادية مرئية أو موثوقة للغاية، مما يضمن عدم تنشيط طاقة الجهد العالي عن طريق الخطأ أثناء عمل موظفي الصيانة تحت الأرض أو على أعمدة الكهرباء.

المكونات الرئيسية

1. قواطع دوائر

الوظيفة: عادة ما يقوم بتصنيع وكسر تيار الحمل؛ يقاطع تيار الدائرة القصيرة.

الأنواع الشائعة: قاطع الدائرة الفراغية، قاطع الدائرة SF₆، قاطع الدائرة الهوائية.

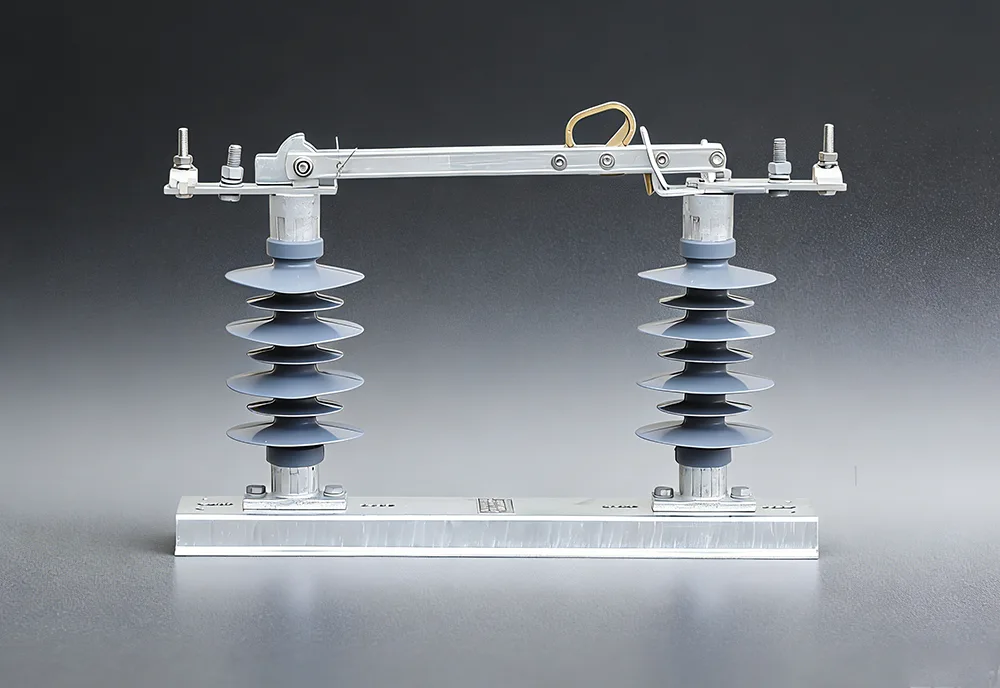

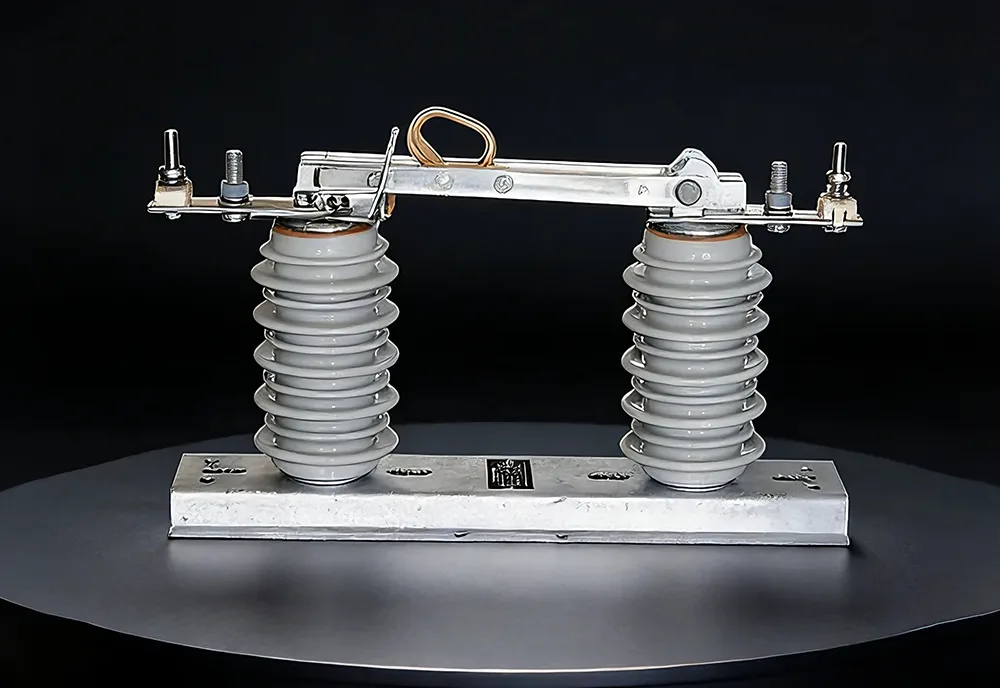

2. افصل المفتاح

الوظيفة: توفر نقطة انقطاع مرئية للعزل أثناء الصيانة.

السمة: لا يمكن مقاطعة تيارات الأعطال العالية.

3. بسبار

الوظيفة: جمع وتوزيع الطاقة الكهربائية. بمثابة المكون الأساسي الحامل للتيار داخل مجموعة المفاتيح الكهربائية.

4. تتابع الحماية

الوظيفة: يكتشف التيار غير الطبيعي، والجهد غير الطبيعي، والأخطاء الأرضية، ويرسل إشارات العطل إلى قاطع الدائرة.

5.CT/PT

CT (محول التيار): يستخدم لقياس التيار وتوفير إشارات الحماية.

PT (محول الجهد): يستخدم لقياس الجهد وتوفير حماية الجهد.

ما هي التصنيفات الشائعة للمفاتيح الكهربائية؟

● مصنفة حسب مستوى الجهد

● حسب موقع التثبيت

النوع الداخلي: يتم تركيبه في غرف توزيع الطاقة أو المفاتيح الكهربائية؛ انخفاض متطلبات حماية الدخول.

النوع الخارجي: مثبت في الهواء الطلق؛ يتطلب مقاومة للماء والغبار والتآكل.

● بواسطة وسيلة العزل

المفاتيح الكهربائية المعزولة بالهواء (AIS): تستخدم الهواء كوسيلة عازلة؛ بصمة أكبر؛ التكنولوجيا الناضجة.

مجموعة المفاتيح الكهربائية المعزولة بالغاز SF₆ (GIS): تستخدم غاز SF₆ للعزل والتبريد بالقوس الكهربائي؛ حجم صغير مناسبة للمواقع ذات المساحة المحدودة.

المفاتيح الكهربائية المعزولة الصلبة: تستخدم مواد عازلة صلبة مثل راتنجات الإيبوكسي؛ خالية من الصيانة.

الفروق بين المفاتيح الكهربائية والمعدات ذات الصلة

احتياطات السلامة التشغيلية

▷ السلامة الشخصية

1. يجب على المشغلين ارتداء معدات الحماية الشخصية المناسبة (PPE) - بما في ذلك القفازات العازلة، والأحذية العازلة، والقبعة الصلبة، ونظارات السلامة - عند إجراء أي عمليات على مجموعة المفاتيح الكهربائية.

2. عند تشغيل المعدات ذات الجهد العالي، يجب استخدام كاشف الجهد المقنن لمستوى الجهد المناسب للتحقق من غياب الجهد.

3. قبل الصيانة، يجب تنفيذ إجراء السلامة المكون من أربع خطوات: إيقاف التشغيل ← التحقق من الجهد الكهربائي ← أرضي ← وضع علامات التحذير.

4. يمنع منعا باتا الدخول إلى غرفة المفاتيح الكهربائية ذات الجهد العالي بمفردك.

5. بعد فتح باب الخزانة، تأكد من فصل الطاقة عن الجهاز وتأريضه قبل الدخول.

▷ سلامة المعدات

1. لا يجوز تغيير إعدادات الحماية بشكل تعسفي؛ أي تعديلات تتطلب موافقة فنية.

2. يجب الاحتفاظ بقواطع التوصيل ومفاتيح التأريض الموجودة في أماكن التخزين الاحتياطية في الموضع الصحيح وإغلاقها.

3. لا يجوز ترك أي أدوات أو حطام داخل الخزانة.

4. يجب عدم توصيل الطاقة حتى يتم إغلاق باب حجرة الكابلات.

5. منع الحيوانات الصغيرة من دخول الخزانة. يوصى بإغلاق نقاط دخول الكابلات وتركيب حواجز مضادة للقوارض.

▷ إجراءات الاستجابة للطوارئ

1. حريق داخل الخزانة: افصل مصدر الطاقة الرئيسي على الفور؛ استخدم طفاية حريق بغاز ثاني أكسيد الكربون أو البودرة الجافة؛ يمنع منعا باتا استخدام المياه.

2. تسرب غاز SF₆: يجب على الموظفين إخلاء المنطقة على الفور وتهوية المنطقة؛ لا يُسمح بالدخول للعلاج إلا أثناء ارتداء قناع الغاز.

3. فشل قاطع الدائرة في العمل: لا تقم بمحاولات الإغلاق المتكررة؛ التحقيق وحل السبب قبل المتابعة.

4. رحلة الدائرة القصيرة لقضيب التوصيل: حدد موقع نقطة الخلل، وقم بمسح العطل، ثم حاول استعادة الطاقة قسمًا تلو الآخر.

التعليمات

س: ما هي متطلبات التسلسل التشغيلي الصارمة للفواصل وقواطع الدائرة الكهربائية؟

ج:

تسلسل انقطاع التيار الكهربائي: أولاً، افتح قاطع الدائرة (تيار المقاطعة) ← ثم افتح فاصل جانب التحميل ← وأخيرًا، افتح فاصل جانب الطاقة.

تسلسل التشغيل: أولاً، أغلق فاصل جانب الطاقة ← ثم أغلق فاصل جانب التحميل ← وأخيرًا، أغلق قاطع الدائرة.

القاعدة الذهبية: لا ينبغي أبدًا تشغيل أدوات الفصل تحت الحمل.

س: ما هي المعلمات الأساسية المطلوبة عند شراء المفاتيح الكهربائية؟

ج: يرجى تقديم ما يلي لشركة سارة للكهرباء:

معلمات النظام: الجهد المقنن، أقصى جهد التشغيل، التردد المقدر.

المعلمات الحالية: التيار المقدر لقضبان التوصيل الرئيسية والفرعية، تيار تحمل قصير الأمد (على سبيل المثال، 25 كيلو أمبير/4 ثانية)، تيار تحمل الذروة المقدر.

الظروف البيئية: موقع التثبيت (داخلي/خارجي)، الحد الأقصى/الحد الأدنى لدرجة الحرارة المحيطة، الارتفاع، مستوى التلوث.

تفاصيل التكوين: مخطط الدائرة الأولية (مخطط سطر واحد)، مخطط التحكم الثانوي، متطلبات تكوين الحماية.

س: هل يمكن أن تتكامل مجموعة المفاتيح الكهربائية الخاصة بشركة Sarah Electric بسلاسة مع أنظمة SCADA أو أنظمة الشبكة الذكية؟

ج: نعم. تأتي حجرة التحكم الثانوية في مجموعة المفاتيح الكهربائية لدينا بشكل قياسي مع مرحلات الحماية المتكاملة القائمة على المعالجات الدقيقة، مما يدعم بروتوكولات اتصالات الطاقة الدولية السائدة مثل IEC 61850، وModbus-RTU/TCP، وDNP3.0.

بالاشتراك مع محولات أدوات CT/VT المدمجة عالية الدقة وآليات التشغيل الآلية، يمكن للنظام أن ينقل مباشرة التيار والجهد وحالة التبديل وإنذارات الأعطال إلى غرفة التحكم الرئيسية أو أنظمة SCADA المستندة إلى السحابة، مما يتيح القياس عن بعد، والإشارات عن بعد، والتحكم عن بعد.

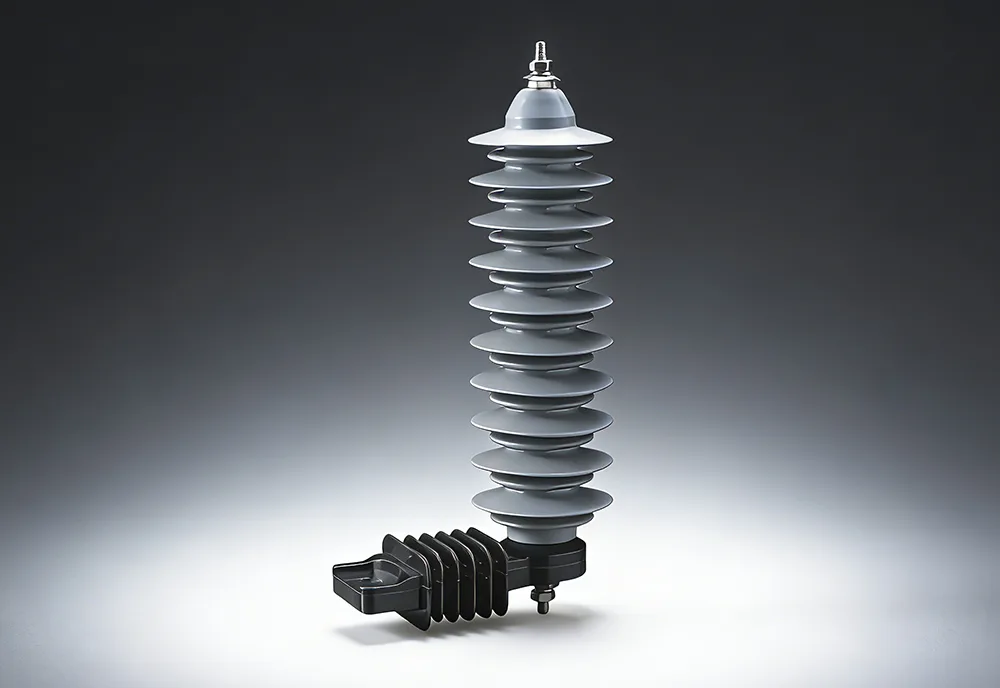

إن شركة Sarah Electric هي الشركة المصنعة والموردة لأجهزة منع الصواعق في الصين. منتجاتنا تحمي المحولات وغيرها من معدات الطاقة باهظة الثمن من الأضرار الناجمة عن الجهد الزائد. فهي قادرة على الاستجابة بسرعة عند حدوث جهد كهربائي خطير، وبالتالي تقليل مخاطر تلف المعدات وضمان التشغيل المستقر لأنظمة إمداد الطاقة.

ما هي الوظيفة الأساسية لجهاز صواعق الطفرة؟

1. اعتراض الزيادات العالية الجهد

عندما تتعرض شبكة الكهرباء لضربة صاعقة أو تواجه جهدًا زائدًا في التبديل الداخلي، فإن نبضات الجهد العالي للغاية - التي تصل إلى مستويات أكبر بعدة أو حتى عشرات المرات من جهد التشغيل العادي - يتم توليدها على الفور داخل الشبكة؛ مطلوب معدات الحماية لاعتراض هذه الزيادات.

2. التحويل الآمن إلى الأرض

بدون حماية، فإن هذه الموجات ذات الجهد العالي سوف تثقب عزل الملف على الفورمحولاتمما يؤدي إلى احتراق المعدات أو حتى انفجارها.

يتفاعل مانع الصواعق في غضون بضعة ميكروثانية لتحويل هذه التيارات الضخمة والمدمرة بأمان إلى الأرض.

3. العودة التلقائية إلى التشغيل العادي

بمجرد انخفاض الجهد الزائد وعودة شبكة الطاقة إلى جهد التشغيل الطبيعي، يعود مانع الصواعق على الفور إلى حالة المعاوقة العالية، وبالتالي ضمان عدم تأثر نقل الطاقة الطبيعي.

ما هي المشاكل التي يمكن أن تحلها صواعق الطفرة؟

المشكلة 1: تلف المعدات الناجم عن الجهد الزائد البرق

عندما يضرب البرق خطوط النقل مباشرة - أو عندما تحفز التفريغ الجوي تيارات هائلة داخل الخطوط - فإنه يولد موجات تصاعدية لحظية عالية الجهد تصل إلى عشرات أو حتى مئات الآلاف من الفولتات.

الحل الذي نقدمه: تتفاعل مانعات الصواعق في غضون نانو ثانية، وتتحول بسرعة إلى حالة موصلة لتحويل تيارات البرق بأمان إلى الأرض.

المشكلة 2: تذبذبات النظام الناتجة عن تبديل الجهد الزائد

أثناء عمليات الشبكة - مثل فصل الأحمال الثقيلة أو إيقاف تشغيل المحولات غير المحملة - يمكن أن يؤدي تبادل الطاقة بين المكونات الحثية والسعوية إلى تحفيز الجهد الزائد الداخلي للتحويل داخل النظام.

الحل الذي نقدمه: تمتلك مانعات الصواعق قدرات استثنائية لامتصاص الطاقة غير الخطية، مما يؤدي إلى تسطيح انتقال الجهد الكهربي بشكل فعال الناتج عن عمليات التبديل الداخلية هذه وتثبيت جهد النظام.

المشكلة الثالثة: الخسائر الاقتصادية والغرامات الكبيرة الناجمة عن انقطاع التيار الكهربائي

إذا تعرض أحد المحولات أو غيرها من المعدات ذات الجهد العالي للتلف بسبب العطل الناجم عن زيادة التيار، فغالبًا ما يؤدي ذلك إلى انقطاع التيار الكهربائي على نطاق واسع ولفترات طويلة.

الحل الذي نقدمه: من خلال تحويل التيارات المفاجئة بأمان، تضمن أجهزتنا التشغيل المستمر لشبكة توزيع الطاقة بالكامل، وبالتالي تقليل مخاطر انقطاع التيار الكهربائي.

المشكلة 4: مخاطر سلامة النظام في المناخات القاسية وبيئات الشبكة المعقدة

في المناطق المعرضة للعواصف الرعدية الشديدة (مثل مناطق موسم الأمطار في جنوب شرق آسيا أو مناطق التعدين في أفريقيا) - أو في المناطق التي بها شبكات طاقة شديدة التقلب - تكون معدات الطاقة القياسية معرضة بشكل كبير لومضات العزل المتكررة أو أعطال الدائرة القصيرة.

الحل الذي نقدمه: تتميز مانعات الصواعق التي تصنعها شركة Sarah Electric بمبيتات عازلة مركبة عالية الجودة، مما يوفر مقاومة فائقة للتلوث والرطوبة ومخاطر الانفجار.

مقارنة النوع

التعليمات

س: بالنسبة لنظام الطاقة بقدرة 11 كيلو فولت، هل يجب أن أختار مانع الصواعق المركب المعزول أو المعزول بالبورسلين؟

ج: إذا كنت تعطي الأولوية للتصميم خفيف الوزن، وسهولة التركيب، والسلامة المقاومة للانفجار، فإننا نوصي بشدة باستخدام مانعات الصواعق المركبة المعزولة.

إذا كان تطبيقك يتضمن بنية تحتية تقليدية وتحتاج إلى عمر خدمة طويل بشكل استثنائي، تظل مانعات الصواعق المعزولة بالبورسلين هي الاختيار الكلاسيكي.

نقوم بتصنيع كلا النوعين من المنتجات ويمكننا تقديم توصيات اختيار مخصصة بناءً على الظروف البيئية المحددة لمشروعك.

س: هل تستطيع مانعات الصواعق من شركة Sarah Electric تحمل الظروف الجوية القاسية؟

ج: نعم. منتجاتنا مقاومة للأمطار الغزيرة، والضباب عالي الملوحة، والبرد الشديد؛ ويضمن تصميمها المغلق بالكامل بقاء مقاومات أكسيد الزنك الداخلية محمية من الرطوبة.

س: هل مانعات الصواعق لديك مناسبة لمشاريع الطاقة الكهروضوئية والطاقة الجديدة؟

ج: بالتأكيد. عادة ما يتم تركيب محطات الطاقة الكهروضوئية وأنظمة طاقة الرياح في الهواء الطلق، مما يجعلها عرضة لضربات البرق وتقلبات الجهد الكهربائي؛ ولذلك، فإنها تتطلب مانعات زيادة التيار عالية الأداء لضمان الحماية.
