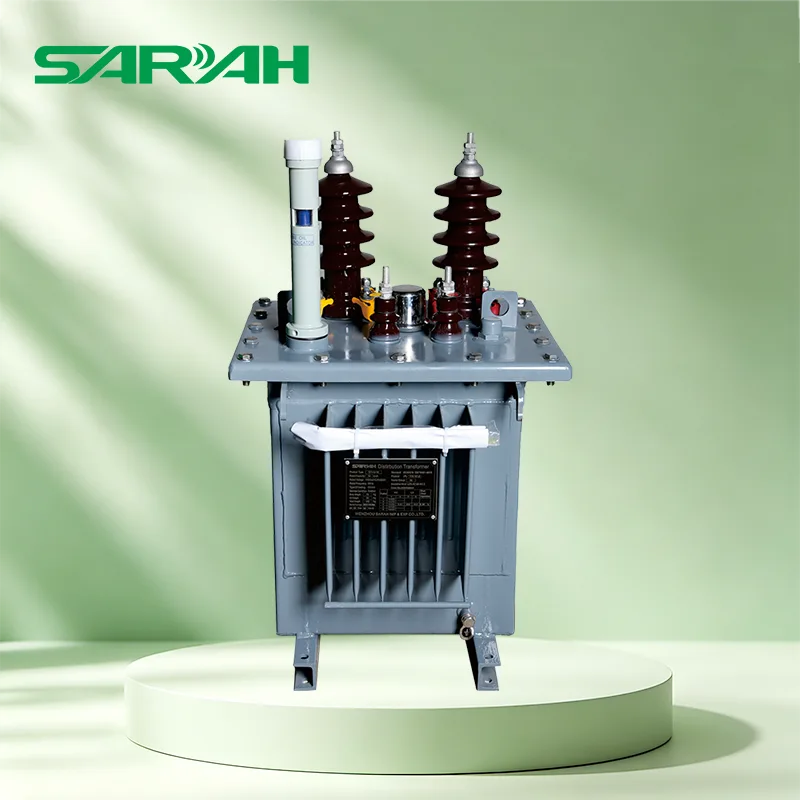

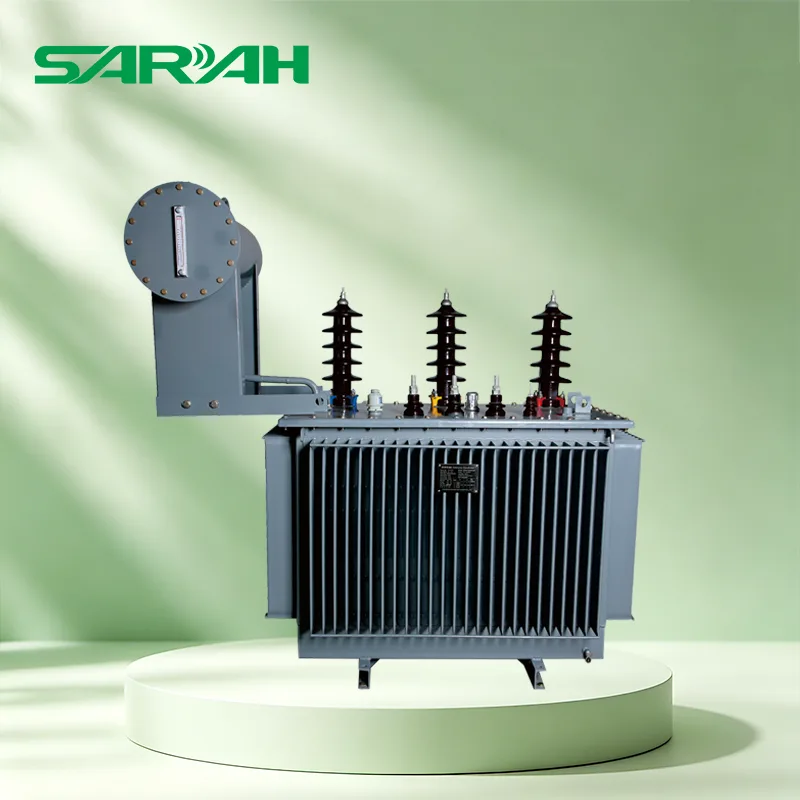

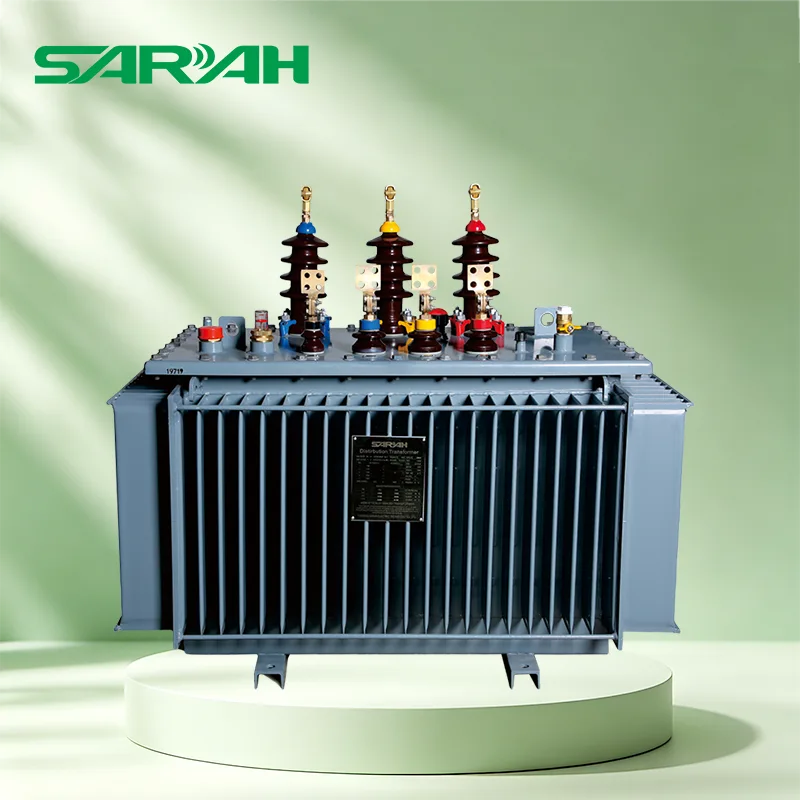

محول توزيع مغمور بالزيت 24 ك.ف
إن ظهور محول التوزيع المغمور بالزيت 24 كيلو فولت عالي الجودة والمتين من شركة سارة إلكتريك هو عبارة عن معدات توزيع عالية الأداء مصممة لتلبية احتياجات ترقية أنظمة الطاقة الحديثة. إنه يخترق عنق الزجاجة لتكنولوجيا المحولات التقليدية، مع مفهوم التصميم الأساسي المتمثل في استهلاك الطاقة المنخفض، والاستقرار العالي، والعمر الطويل، مما يتوافق تمامًا مع احتياجات إمدادات الطاقة لسيناريوهات متنوعة مثل الإنتاج الصناعي، والبنية التحتية الحضرية، والعمليات التجارية، والتنشيط الريفي. لقد أصبح خيارًا قياسيًا لترقية شبكة الطاقة وتحويل توفير الطاقة للمؤسسات.
تعتمد شركة Sarah Electric على تقنية المحاكاة الكهرومغناطيسية المتقدمة لتحسين الهيكل الأساسي للحديد وتستخدم صفائح فولاذية من السيليكون المدلفنة على البارد عالية الجودة لإنشاء محول توزيع مغمور بالزيت بقدرة 24 كيلو فولت. إنه يقلل بشكل كبير من فقدان التباطؤ وفقدان التيار الدوامي، مع تحسين فقدان عدم التحميل بأكثر من 30% مقارنة بالمعيار الوطني.
يمكن للتشغيل طويل المدى أن يقلل بشكل كبير من تكلفة الكهرباء للمؤسسات ويساعد في تحقيق هدف "الكربون المزدوج". إنها معدات كهربائية قياسية للمصانع الخضراء والحدائق الموفرة للطاقة.
معلمات المنتج
| تصنيف سعة |
الجهد االكهربى مزيج |
اتصال رمز |
مقاومة المملكة المتحدة(٪) |
الخسارة (كيلوواط) | لا- حمولة حاضِر (%) |
الوزن (كجم) | ||||
| إتش في (كيلو فولت) |
إل في (كيلو فولت) |
عدم التحميل | حمولة | جسم وزن |
زيت وزن |
إجمالي وزن |
||||
| 50 |
24 22 20 19 |
0.4 0.415 0.433 |
ينو داين11 دين5 |
5.5 | 0.17 | 1.15 | 2.0 | 200 | 145 | 465 |
| 100 | 0.23 | 1.92 | 1.8 | 330 | 165 | 635 | ||||
| 125 | 0.27 | 2.26 | 1.7 | 395 | 185 | 745 | ||||
| 160 | 0.29 | 2.69 | 1.6 | 505 | 205 | 885 | ||||
| 200 | 0.34 | 3.16 | 1.5 | 580 | 225 | 995 | ||||
| 250 | 0.41 | 3.76 | 1.4 | 695 | 245 | 1130 | ||||
| 315 | 0.49 | 4.53 | 1.4 | 745 | 260 | 1285 | ||||
| 400 | 0.58 | 5.47 | 1.3 | 865 | 305 | 1500 | ||||
| 500 | 0.69 | 6.58 | 1.2 | 985 | 335 | 1710 | ||||
| 630 | 0.83 | 7.87 | 1.1 | 1165 | 385 | 2010 | ||||
| 800 | 0.98 | 9.41 | 1.0 | 1335 | 415 | 2315 | ||||
| 1000 | 1.15 | 11.54 | 1.0 | 1655 | 515 | 2985 | ||||
| 1250 | 1.4 | 13.94 | 0.9 | 1890 | 630 | 3460 | ||||
| 1600 | 1.7 | 16.67 | 0.8 | 2220 | 710 | 4015 | ||||
| 2000 | 2.18 | 20.43 | 0.8 | 2530 | 730 | 4425 | ||||
| 2500 | 2.56 | 21.85 | 0.8 | 3165 | 795 | 5260 | ||||
أبرز النقاط الفنية
1. تصميم مختوم
تتبنى سارة إلكتريك هيكلًا مغلقًا بالكامل بدون وسائد زيتية، مما يعوض تقلبات حجم الزيت الناتجة عن تغيرات درجة حرارة الزيت من خلال التشوه المرن لخزان الزيت نفسه، مما يمنع الهواء والرطوبة والغبار تمامًا من الدخول إلى داخل الخزان، ويؤخر تقادم الزيت العازل وتآكل قلب الحديد، ويطيل دورة صيانة المحول المغلق بالكامل إلى 5-8 سنوات، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة وتكاليف المواد، ويتكيف مع البيئات القاسية مثل الظروف الخارجية والرطبة والمتربة.
2. قوة تحمل عالية وثبات حراري
يتمتع محول التوزيع المغمور بالزيت 24KV بقوة تحمل ممتازة للدائرة القصيرة وثبات حراري، ويمكنه تحمل صدمات الحمل المفاجئة وتقلبات الجهد لضمان إمداد الطاقة دون انقطاع؛ تم تصميمه للتشغيل في نطاق واسع من درجات الحرارة، ويمكنه العمل بثبات في بيئات تتراوح من -40 درجة مئوية إلى +40 درجة مئوية، مما يضمن إنتاجًا مستقرًا لكل من المناطق الشمالية شديدة البرودة والجنوبية الرطبة.
3. التصميم العام والانتهاء من السطح
التصميم العام مدمج ومعقول، مع مكونات موضوعة بشكل علمي مثل حلقات الرفع، ومحطات التأريض، والأعمدة الطرفية، ومناسبة لمختلف طرق النقل والتركيب مثل الرافعات الشوكية والرافعات؛ يسهل التصميم المعياري للجسم وخزان الوقود عمليات الصيانة واستبدال المكونات لاحقًا؛ السطح مطلي برذاذ إلكتروستاتيكي مضاد للتآكل، وهو مقاوم للأشعة فوق البنفسجية ومقاوم للصدأ. لا يتطلب حماية إضافية للتركيب الخارجي وله عمر خدمة يزيد عن 20 عامًا.
معلمات الأداء
1. المواصفات الكهربائية الأساسية
• القدرة المقدرة: تغطية كاملة من 5 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير، مناسبة للكهرباء التجارية الصغيرة وحتى التوزيع الصناعي الكبير
مستوى الجهد: الجهد العالي 6kV-13.8kV، الجهد المنخفض 0.4kV-0.433kV، تلبية معايير شبكة الطاقة المحلية والدولية
• طريقة الاتصال: تدعم المجموعات الرئيسية مثل Yyn0 وDyn11، وتتكيف مع متطلبات الأسلاك المختلفة لأنظمة التوزيع
جهد المعاوقة: 4% -4.5%، مما يمنع بشكل فعال تيار الدائرة القصيرة ويحمي المعدات الكهربائية الخلفية
2. مؤشرات الأداء الرئيسية
السعة (كيلو فولت أمبير) عدم فقدان الحمل (كيلوواط) فقدان الحمل (كيلوواط) الوزن الإجمالي (كجم) السيناريوهات المطبقة
100 0.29 1.58 510 مصنع صغير، مصدر طاقة مجتمعي
500 0.96 5.41 1505 المؤسسات المتوسطة والمجمعات التجارية
1000 1.70 10.3 2555 المنطقة الصناعية، المحطة الفرعية البلدية
2500 3.30 23.0 5100 مركز صناعي وتعديني واسع النطاق وشبكة كهرباء إقليمية
سيناريوهات التطبيق
1. في صناعات مثل خطوط الإنتاج الكيميائية والمعدنية والميكانيكية والإلكترونية، يتم استخدام محول التوزيع المغمور بالزيت 24KV لتلبية الحمل العالي والبدء العالي التردد في إيقاف الطلب على الكهرباء، مما يضمن استمرارية الإنتاج.
2. المعدات المنتجة مناسبة للبيئات القاسية مثل المناجم وحقول النفط والمناطق المرتفعة. المحولات ذات الخسارة المنخفضة، بقدراتها الوقائية القوية وقدرتها على التكيف، تحقق إمدادات طاقة مستقرة.
ضمان الجودة
يخضع كل محول توزيع مغمور بالزيت من سلسلة S11 إلى 12 عملية صارمة، بما في ذلك فحص المواد الخام، واختبار المنتج شبه النهائي، واختبار عمر المنتج النهائي، واختبار تحمل الجهد في المصنع. وهو يفي بالمعايير المزدوجة مثل GB وIEC وANSI محليًا ودوليًا، ويوفر ضمانًا لمدة 18 شهرًا ودعمًا فنيًا مدى الحياة، مما يسمح للمستخدمين بالشراء والاستخدام براحة البال.
