كيف يمكن لمحول طاقة 20 كيلو فولت توفير طاقة صناعية موثوقة وفعالة؟
A محول كهرباء 20 كيلو فولتتلعب دورًا حاسمًا في توزيع الطاقة ذات الجهد المتوسط، والمرافق الصناعية، والمباني التجارية، ومشاريع الطاقة المتجددة، وشبكات المرافق. يجب أن يقوم المحول الصحيح بأكثر من مجرد تحويل الجهد. يجب أن توفر تشغيلًا مستقرًا، وخسائر يمكن التحكم فيها، وأداء عزل يمكن الاعتماد عليه، وقدرة حرارية مناسبة، وعمر خدمة طويل في ظل ظروف التشغيل الحقيقية.
يتطلب اختيار محول طاقة 20 كيلو فولت فهمًا كاملاً لمتطلبات الجهد الكهربي والسعة المقدرة وخصائص الحمل وبيئة التثبيت وظروف التبريد وأداء العزل وأنظمة الحماية ومتطلبات الصيانة وتكلفة دورة الحياة. إن المحول الذي يبدو اقتصاديا في مرحلة الشراء قد يصبح باهظ الثمن إذا أدى إلى خسائر فادحة، أو عمل في درجات حرارة عالية، أو يتطلب صيانة متكررة. يشرح هذا الدليل الاعتبارات الفنية الرئيسية والتطبيقات الشائعة وعوامل الشراء ومبادئ الصيانة العملية التي تساعد المشترين الصناعيين على بناء نظام طاقة متوسط الجهد أكثر أمانًا وموثوقية.
جدول المحتويات
- ما هو محول الطاقة 20KV؟
- لماذا يعد تحويل 20 كيلو فولت مهمًا؟
- كيف يتم بناء محول الطاقة 20 كيلو فولت؟
- ما الذي يجب على المشترين مراعاته قبل الشراء؟
- كيف ينبغي حساب قدرة المحولات؟
- كيف يمكن تحسين كفاءة المحولات؟
- أين يتم استخدام محولات الطاقة 20 كيلو فولت؟
- ما هي الاختلافات الرئيسية في تكوين المحولات؟
- كيف يمكن للصيانة إطالة عمر المحولات؟
- ما هي الأخطاء الشرائية التي يجب تجنبها؟
- لماذا العمل مع شركة Yueqing Sarah Electric Co., Ltd.؟
- الأسئلة المتداولة

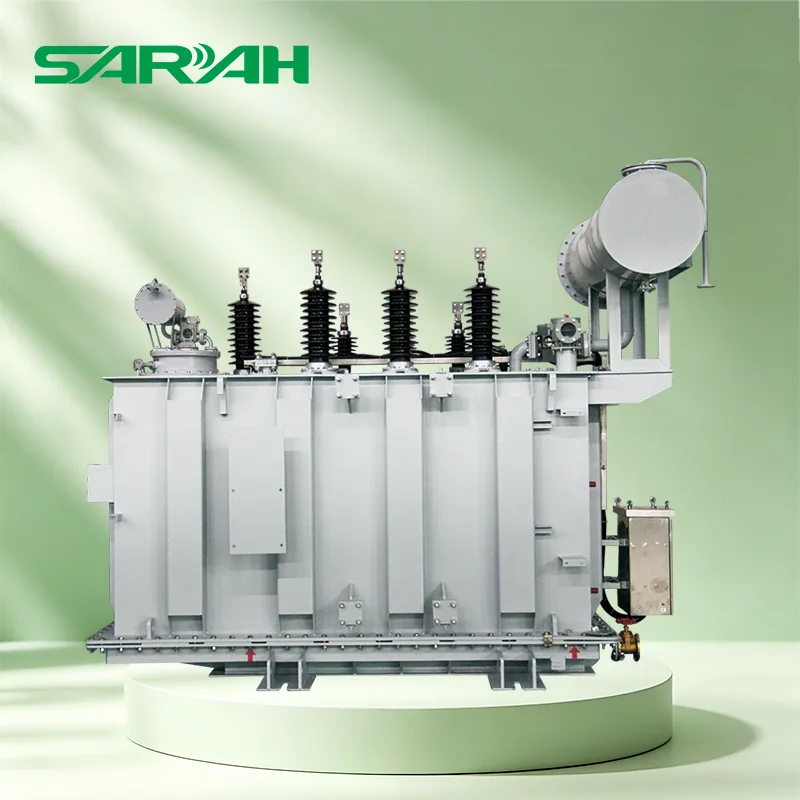

ما هو محول الطاقة 20KV؟
محول الطاقة 20 كيلو فولت هو محول جهد متوسط مصمم لنقل الطاقة الكهربائية بين مستويات الجهد مع الحفاظ على خصائص الطاقة المطلوبة للنظام. في التطبيقات العملية، يمكن تحويل جهد الجانب الأساسي 20 كيلو فولت إلى جهد توزيع أقل مناسب للمصانع أو المنشآت التجارية أو مشاريع البنية التحتية أو الأحمال الكهربائية الأخرى.
المحول لا يقلل الجهد فقط. كما أنه يوفر عزلًا كهربائيًا بين اللفات، ويدعم التوزيع المستقر للطاقة، ويشكل جزءًا مهمًا من بنية الحماية والتوزيع الشاملة.
النقطة الرئيسية:يجب دائمًا تحديد المحول وفقًا للنظام الكهربائي الكامل بدلاً من الجهد وحده. تؤثر السعة المقدرة، والتردد، وترتيب الاتصال، ومستوى العزل، وطريقة التبريد، والظروف البيئية، وملف تعريف الحمل على التكوين النهائي.
لماذا يعد تحويل 20 كيلو فولت مهمًا؟
يسمح توزيع الجهد المتوسط بنقل الطاقة الكهربائية وتوزيعها بكفاءة قبل تحويلها إلى جهد استغلال. بالنسبة للمستخدمين الصناعيين، غالبًا ما يتم وضع المحول بين شبكة الجهد المتوسط الواردة ونظام توزيع الجهد المنخفض الخاص بالمنشأة.
توزيع مستقر
يوفر نقطة تحويل الجهد التي تسيطر عليها للمعدات الكهربائية النهائية.
إدارة الطاقة
يمكن أن يساعد التصميم المناسب للمحول في تقليل الخسائر الكهربائية غير الضرورية أثناء فترات التشغيل الطويلة.
حماية النظام
يعمل مع المفاتيح الكهربائية وقواطع الدائرة والمرحلات ومعدات المراقبة لدعم حماية النظام.
الموثوقية الصناعية
يساعد على توفير طاقة يمكن الاعتماد عليها لخطوط الإنتاج والأحمال الكهربائية الهامة الأخرى.
كيف يتم بناء محول الطاقة 20 كيلو فولت؟
على الرغم من أن البناء يختلف وفقًا لنوع المحول ومواصفات المشروع، إلا أن المكونات الكهربائية والميكانيكية الرئيسية تشتمل عمومًا على قلب مغناطيسي، ولف عالي الجهد، ولف منخفض الجهد، ونظام عزل، وعلبة أو خزان، وهيكل التبريد، والمحطات الطرفية، وملحقات الحماية أو المراقبة.
| عنصر | الوظيفة الأساسية | قلق المشتري |
|---|---|---|
| النواة المغناطيسية | يوفر المسار المغناطيسي لنقل الطاقة. | المواد الأساسية والخسائر. |
| لف الجهد العالي | يتعامل مع الجانب الجهد المتوسط. | العزل وتصميم الموصلات وتحمل الجهد. |
| لف الجهد المنخفض | يوفر الجهد المصب المطلوب. | تصنيف التيار والتوافق مع الحمل. |
| نظام العزل | يفصل المكونات النشطة كهربائيا. | قوة عازلة وبيئة الخدمة. |
| نظام التبريد | يتحكم في درجة حرارة التشغيل. | درجة الحرارة المحيطة، والتهوية، وملف الحمل. |
ما الذي يجب على المشترين مراعاته قبل الشراء؟
يعد شراء محول طاقة بقدرة 20 كيلو فولت يعتمد فقط على جهد اللوحة من الأخطاء الشائعة في الشراء. يجب أن تأخذ المواصفات المهنية بعين الاعتبار بيئة التشغيل الكاملة والطلب الكهربائي المتوقع.
- الجهد المقنن:تأكد من متطلبات الجهد الأساسي والثانوي وظروف الشبكة المحلية.
- القدرة المقدرة:حدد تصنيف kVA أو MVA المناسب وفقًا للأحمال الحالية والمتوقعة.
- تكرار:تأكد مما إذا كان النظام يعمل بتردد 50 هرتز، أو 60 هرتز، أو أي تردد آخر مطلوب.
- تكوين المرحلة:تحديد ما إذا كان التكوين ثلاثي الطور أو المتخصص مطلوبًا.
- مجموعة الاتصال:حدد اتصال اللف المناسب وإزاحة الطور.
- متطلبات العزل:ضع في اعتبارك تحمل الجهد والظروف البيئية ومعايير المشروع المعمول بها.
- تبريد:قم بمطابقة ترتيب التبريد مع الحمل ودرجة الحرارة المحيطة والعلبة وظروف التثبيت.
- بيئة التثبيت:ضع في اعتبارك الارتفاع والرطوبة والغبار والغازات المسببة للتآكل ودرجة الحرارة والتركيب الداخلي أو الخارجي.
- حماية:تأكد من توافق القواطع والمرحلات ومراقبة درجة الحرارة والحماية من زيادة التيار والملحقات الأخرى.
- الوصول إلى الصيانة:تأكد من أن نقاط التفتيش ومناطق الخدمة عملية للتشغيل على المدى الطويل.
كيف ينبغي حساب قدرة المحولات؟
يجب أن تعكس قدرة المحول الطلب الفعلي بدلاً من مجرد إضافة كل حمل متصل بالتصنيف الكامل. يقوم المهندسون عادةً بمراجعة الحمل المتصل وعامل الطلب والتنوع وخصائص بدء تشغيل المحرك والمحتوى التوافقي والتوسع المستقبلي وظروف التشغيل المتوقعة.
المبدأ العملي:قد يتسبب الحجم الصغير في ارتفاع مفرط في درجة الحرارة، ومشاكل في الجهد الكهربي، ورحلات الحماية المزعجة، وتسارع الشيخوخة. يمكن أن يؤدي الحجم الزائد المفرط إلى زيادة الاستثمار الأولي وقد يقلل من الكفاءة الاقتصادية لأن الخسائر الثابتة تستمر حتى عندما يتم تحميل المحول بشكل خفيف.
ولهذا السبب، يجب على مهندسي المشروع تقييم كل من الحمل الحالي والتطوير المتوقع للمنشأة. قد يحتاج مصنع التصنيع الذي يخطط لإضافة معدات إنتاج في السنوات القليلة المقبلة إلى قدرة محولات مختلفة عن منشأة ذات طلب مستقر.
كيف يمكن تحسين كفاءة المحولات؟
تتأثر كفاءة المحولات بكل من خسائر عدم التحميل والخسائر المرتبطة بالحمل. ونظرًا لأن المحولات يمكن أن تعمل بشكل مستمر لسنوات عديدة، فإن الاختلافات الصغيرة نسبيًا في الخسائر يمكن أن تصبح كبيرة على مدار دورة حياة المعدات.
- اختر تصميمًا أساسيًا مناسبًا للجهد والسعة المطلوبة.
- استخدم أبعاد الموصل المناسبة للتحكم في خسائر اللف.
- حدد سعة المحول التي تتوافق مع ملف تعريف التحميل الفعلي.
- الحفاظ على ظروف التبريد والتهوية المناسبة.
- منع التشغيل على المدى الطويل تحت الحمل الزائد المفرط.
- مراقبة درجة الحرارة وظروف التشغيل غير الطبيعية.
- حافظ على الأجهزة الطرفية والتوصيلات ومعدات الحماية في حالة جيدة.
- قم بتقييم تكلفة تشغيل دورة الحياة بدلاً من التركيز فقط على سعر الشراء.
تتناول معايير المحولات الدولية أيضًا أداء الطاقة وطرق التقييم. على سبيل المثال، توفر المواصفة IEC TS 60076-20 أساليب لتحديد كفاءة الطاقة وتقييم أداء طاقة المحولات. :contentReference[oaicite:1]{index=1}
أين يتم استخدام محولات الطاقة 20 كيلو فولت؟
تعتبر فئة الجهد 20 كيلو فولت ذات صلة بالعديد من أنظمة توزيع الجهد المتوسط. يعتمد التكوين الدقيق على الشبكة الكهربائية المحلية ومتطلبات المشروع.
مصانع التصنيع
يدعم خطوط الإنتاج والمحركات وأنظمة التدفئة والتهوية وتكييف الهواء والإضاءة والضواغط والمضخات ومعدات التشغيل الآلي.
المرافق التجارية
يمكن أن تدعم مراكز التسوق ومجمعات المكاتب والفنادق والمستودعات والمباني التجارية الكبيرة.
بنية تحتية
مناسب لتطبيقات توزيع النقل والبلديات والمرافق والبنية التحتية المحددة.
الطاقة المتجددة
يمكن أن تشكل جزءًا من أنظمة التجميع أو التوزيع الكهربائية حيث يلزم تحويل الجهد.
ما هي الاختلافات الرئيسية في تكوين المحولات؟
| إعدادات | القوة النموذجية | اعتبار مهم |
|---|---|---|
| مغمورة بالزيت | تبديد قوي للحرارة وملاءمة للعديد من التطبيقات الخارجية. | يتطلب إدارة الزيت المناسبة وتدابير السلامة التثبيت. |
| النوع الجاف | مفيد عندما يكون التثبيت الداخلي وتقليل المخاوف المتعلقة بالسوائل من الأولويات. | تتطلب التهوية ودرجة الحرارة المحيطة وبيئة التثبيت دراسة متأنية. |
| تصميم حسب الطلب | يمكن أن يعالج متطلبات الجهد أو السعة أو البيئة أو التثبيت غير العادية. | يتطلب اتصالات فنية مفصلة بين المشتري والشركة المصنعة. |
بالنسبة للمحولات من النوع الجاف، تغطي المواصفة IEC 60076-11 محولات الطاقة من النوع الجاف مع حدود معينة للجهد والتطبيق، مما يجعل من المهم تأكيد المعايير المطبقة ومواصفات المشروع قبل تحديد التكوين. :contentReference[oaicite:2]{index=2}
كيف يمكن للصيانة إطالة عمر المحولات؟
لا يزال المحول المصمم جيدًا يتطلب التشغيل والصيانة المناسبة. يمكن للفحص الوقائي تحديد المشكلات الناشئة قبل أن تتسبب في عمليات إيقاف تشغيل غير متوقعة.
| منطقة التفتيش | ما يجب التحقق منه |
|---|---|
| درجة حرارة | ابحث عن ارتفاع غير طبيعي في درجة الحرارة أو تغيرات عن ظروف التشغيل العادية. |
| اتصالات | تحقق من المحطات الطرفية، وتوصيلات الكابلات، وعلامات ارتفاع درجة الحرارة أو الارتخاء. |
| العزل | مراقبة حالة العزل حسب برنامج الصيانة. |
| تبريد | تأكد من بقاء معدات التبريد ومسارات التهوية دون عائق. |
| حماية | التحقق من حالة وإعدادات أجهزة الحماية المرتبطة بها. |
بالنسبة للمحولات المغمورة بالزيت المعدني، تعتبر إدارة التحميل ودرجة الحرارة ذات أهمية خاصة لأن درجة حرارة التشغيل وظروف الحمل تؤثر على الشيخوخة الحرارية وعمر المحولات. توفر المواصفة القياسية IEC 60076-7 إرشادات تتعلق بدرجات حرارة التحميل والتشغيل للمحولات المغمورة بالزيوت المعدنية. :contentReference[oaicite:3]{index=3}
ما هي الأخطاء الشرائية التي يجب تجنبها؟
- الاختيار فقط عن طريق الجهد:لا يحدد تصنيف 20 كيلو فولت مواصفات المحولات الكاملة.
- تجاهل نمو الحمل في المستقبل:قد تتفوق المنشأة بسرعة على محول صغير الحجم.
- التركيز فقط على سعر الشراء:وينبغي أيضًا مراعاة خسائر التشغيل والصيانة والنقل والتركيب والخدمة.
- إهمال الظروف البيئية:يمكن أن تؤثر درجة الحرارة والارتفاع والرطوبة والغبار والبيئات المسببة للتآكل على الأداء.
- استخدام المستندات الفنية غير المكتملة:يمكن أن تؤدي المعلومات المفقودة إلى حدوث تأخيرات أثناء الموافقة على التصميم والشراء.
- التقليل من دعم ما بعد البيع:يمكن أن تكون قطع الغيار والمساعدة الفنية ودعم التشغيل واستكشاف الأخطاء وإصلاحها ذات أهمية كبيرة طوال دورة حياة المعدات.
لماذا العمل مع شركة Yueqing Sarah Electric Co., Ltd.؟
بالنسبة للمشترين الذين يبحثون عن مورد موثوق لمحولات الطاقة 20 كيلو فولت، يجب تقييم قدرة الشركة المصنعة بما يتجاوز مظهر المنتج أو عرض الأسعار الأساسي. يساهم الاتصال الفني والقدرة على التخصيص ومراقبة الجودة والتوثيق وتنسيق التسليم والخدمة طويلة الأجل في نجاح المشروع.
تركز شركة Yueqing Sarah Electric Co., Ltd. على المعدات الكهربائية وحلول توزيع الطاقة، مما يوفر للعملاء منتجات مصممة وفقًا لمتطلبات المشروع العملية. بالنسبة للمشترين الصناعيين والتجاريين، فإن العمل مع مورد يمكنه فهم مستويات الجهد والسعة المقدرة وظروف التثبيت ومتطلبات الحماية والمواصفات الخاصة بالتطبيقات يمكن أن يبسط عملية الشراء.
تركز على التطبيق
يمكن أن تتماشى توصيات المنتج مع متطلبات التطبيقات الكهربائية الفعلية.
الاتصالات التقنية
تساعد المواصفات الواضحة على تقليل حالات سوء الفهم أثناء تخطيط المشروع وشرائه.
مرونة المشروع
قد تتطلب المشاريع المختلفة حلولًا مختلفة للجهد والسعة والتكوين والتركيب.
القيمة طويلة المدى
يأخذ نهج الشراء الكامل في الاعتبار الموثوقية والكفاءة والصيانة والخدمة.
قبل طلب عرض الأسعار، يجب على المشترين إعداد معلومات المشروع الأساسية مثل جهد الإدخال، وجهد الخرج، والسعة المقدرة، والتردد، والمرحلة، وموقع التثبيت، والظروف المحيطة، ونوع الحمل، والمعايير المطبقة، ومتطلبات التسليم المتوقعة. تتيح المعلومات الأكثر اكتمالاً للشركة المصنعة تقديم اقتراح فني أكثر دقة.
الأسئلة المتداولة
1. ماذا يعني 20KV في محول الطاقة؟
يشير 20KV عمومًا إلى مستوى جهد مقنن يبلغ حوالي 20 كيلو فولت على جانب واحد من المحول. ويجب التأكد من المواصفات الدقيقة وفقاً للشبكة الكهربائية ومتطلبات المشروع.
2. هل محول 20 كيلو فولت مناسب للتطبيقات الصناعية؟
نعم. يمكن استخدام محولات 20 كيلو فولت في مختلف أنظمة التوزيع الصناعية ذات الجهد المتوسط، بشرط أن يتم مطابقة الجهد والسعة والعزل والتبريد والحماية والمتطلبات البيئية بشكل صحيح.
3. كيف أحدد سعة المحول المطلوبة؟
ابدأ بالطلب الكهربائي الفعلي للمنشأة، ثم خذ في الاعتبار عوامل الطلب، وظروف بدء تشغيل المحرك، وتنوع الأحمال، والتوسع المستقبلي، وخصائص التشغيل. يجب تأكيد السعة النهائية من قبل مهندس كهربائي مؤهل.
4. ما هو الأهم، سعر المحول أم الكفاءة؟
كلاهما مهم، ولكن سعر الشراء وحده لا يمثل التكلفة الإجمالية للملكية. وينبغي أيضًا تقييم فقدان الطاقة والصيانة وعمر الخدمة والتركيب ووقت التوقف عن العمل.
5. هل يمكن تخصيص محول 20KV؟
يمكن تخصيص العديد من مشاريع المحولات وفقًا لنسبة الجهد والسعة وترتيب الاتصال وطريقة التبريد وبيئة التثبيت ومتطلبات الحماية والأبعاد والظروف الأخرى الخاصة بالمشروع. يجب تأكيد التخصيص مع الشركة المصنعة قبل الإنتاج.
6. ما هي المعايير ذات الصلة بمحولات الطاقة؟
IEC 60076 هي سلسلة معايير دولية رئيسية للمحولات. تتناول الأجزاء المختلفة الموضوعات بما في ذلك المتطلبات العامة، واختبار العزل والعزل الكهربائي، والمحولات من النوع الجاف، وتوجيهات التحميل، وكفاءة الطاقة. يجب تأكيد المعيار المطبق وفقًا لنوع المحول وسوق الوجهة.
7. ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟
توفير الجهد الأساسي والثانوي، والقدرة، والتردد، والمرحلة، وبيئة التثبيت، ونوع المحول، ومتطلبات الاتصال، ومتطلبات التبريد، والمعايير المطبقة، والكمية، والوجهة، وأي متطلبات فنية خاصة.
8. كيف يمكن تحسين عمر خدمة المحولات؟
يمكن أن يساعد التحميل المناسب والتبريد الفعال والفحص المنتظم وإعدادات الحماية الصحيحة والصيانة الجيدة للاتصالات واستكشاف الأخطاء وإصلاحها في الوقت المناسب في الحفاظ على تشغيل موثوق للمحولات وتقليل التقادم الذي يمكن تجنبه.
أنشئ نظام طاقة متوسط الجهد أكثر موثوقية
يتطلب اختيار محول الطاقة 20 كيلو فولت المناسب أكثر من مجرد مقارنة عروض الأسعار. يجب أن يتوافق الحل الصحيح مع الحمل الكهربائي وبيئة التشغيل وتوقعات الكفاءة ونظام الحماية وظروف التثبيت وأهداف المشروع على المدى الطويل.شركة يويهتشينغ سارة للكهرباء المحدودةيمكن أن تساعد المشترين الصناعيين والتجاريين في تقييم متطلباتهم من المحولات وتطوير حل عملي لتوزيع الطاقة.
هل تحتاج إلى محول طاقة 20 كيلو فولت لمشروعك؟اتصل بنااليوم لمناقشة متطلبات الجهد والسعة والتطبيق والتخصيص الخاصة بك.
