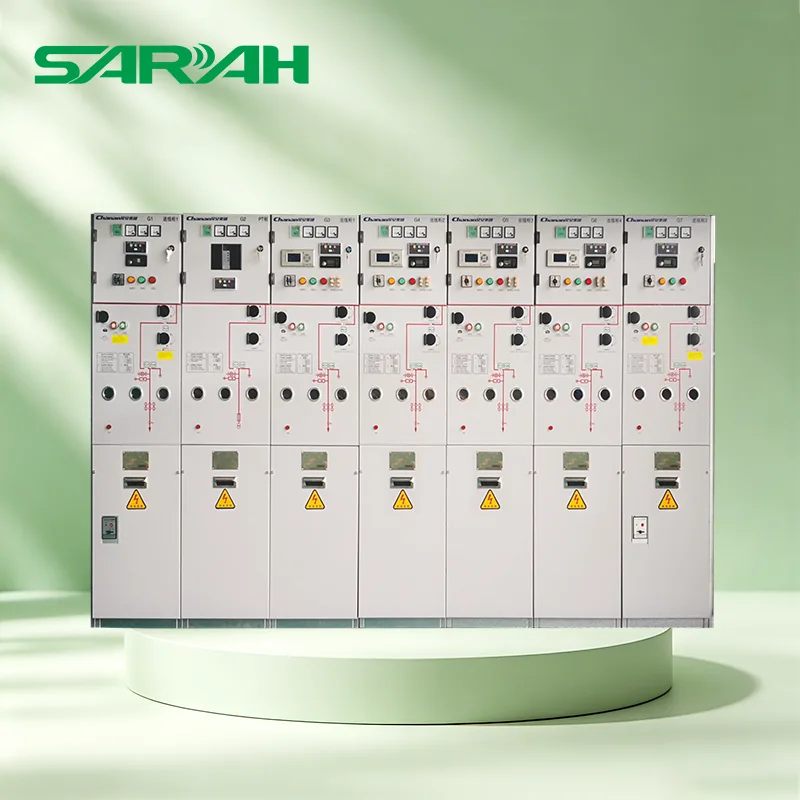

الوحدة الرئيسية الحلقية الصلبة المعزولة 24KV

إن Sarah Electric هي شركة صينية تصنع الوحدات الرئيسية الحلقية المعزولة الصلبة 24KV. باستخدام تكنولوجيا العزل الصلبة، هذا المنتج يتيح التحكم الآمن في التبديل وإمدادات الطاقة الموثوقة لشبكات الطاقة 24kV، مما يسهل الاتصال والتوزيع والتحكم وحماية الطاقة الكهربائية.

هيكل المنتج والتصميم

1. قاطع الفراغ:المسؤول عن صنع وكسر التيار. وسيط إطفاء القوس عبارة عن فراغ، مما يضمن إطفاء القوس داخل الفراغ دون التعرض لخطر الانحناء المستمر.

2. التغليف الصلب لراتنجات الايبوكسي:يتم وضع المكونات مثل قاطع الفراغ، وفاصل الفصل، ومفتاح التأريض، والموصلات الموصلة في قالب ويتم صبها كوحدة واحدة باستخدام راتنجات الإيبوكسي عبر عملية APG (جيل الضغط التلقائي)، مما يشكل وحدة معزولة صلبة ومغلقة بالكامل.

3. التصميم المعياري:كل وحدة وظيفية من الوحدة الرئيسية الحلقية الصلبة المعزولة بقوة 24 كيلو فولت (RMU) هي وحدة مستقلة يمكن تجميعها ودمجها بمرونة لإنشاء تكوينات أسلاك مختلفة.

4. التدريع والتأريض:السطح الخارجي للوحدة مطلي بطبقة حماية موصلة أو شبه موصلة، مما يضمن بقاء إمكانية الوصول إلى الأجزاء عند الصفر لضمان السلامة الشخصية.

5. استراحة مرئية:يمكن تخصيص المنتج بنافذة مراقبة، مما يسمح بالفحص البصري المباشر لحالة اتصال فاصل الفصل لضمان السلامة أثناء الصيانة.

المزايا الرئيسية

1. صديقة للبيئة

تتوافق الوحدة الرئيسية الحلقية المعزولة الصلبة بجهد 24 كيلو فولت (RMU) مع اللوائح البيئية العالمية والاتحاد الأوروبي فيما يتعلق بأهداف "الكربون المزدوج" والقيود المفروضة على استخدام غاز SF6 العالي. فهو يتميز بعدم انبعاث الغازات الدفيئة، ولا يتطلب معالجة لاحقة لغازات العادم، ويستلزم الحد الأدنى من تكاليف إعادة التدوير.

2. سلامة عالية

توفر المادة العازلة الصلبة أداءً مستقرًا، وتزيل المخاطر المرتبطة بتسرب الغاز أو عدم كفاية ضغط الغاز.

علاوة على ذلك، تستخدم الوحدة إطفاء القوس الفراغي جنبًا إلى جنب مع التغليف الصلب وطبقة درع موصلة خارجية مؤرضة، مما يمنع الانفجارات الناجمة عن ضغط الغاز الزائد.

3. القدرة على التكيف البيئي القوي

تصنيف حماية المعدات قابل للتخصيص، وقادر على الوصول إلى معايير IP67.

تتحمل الأعمدة المغلفة الصلبة البيئات القاسية، بما في ذلك رذاذ الملح العالي، والرطوبة العالية والحرارة، والارتفاعات العالية، والتكثيف، والغبار الثقيل.

4. هيكل مدمج

بالمقارنة مع المفاتيح الكهربائية التقليدية المعزولة بالهواء، يتم تقليل الحجم بنسبة 60-70%. بالإضافة إلى ذلك، تعمل الموصلات الإضافية الصلبة الفريدة على تسهيل التوسع السريع للوحدة في الموقع دون الحاجة إلى العمليات المتعلقة بالغاز.

المواصفات الفنية

الوحدة الرئيسية للحلقة المعزولة الصلبة 24KV مقابل الوحدة الرئيسية للحلقة SF₆: الاختلافات الرئيسية

تعد الوحدة الرئيسية الحلقية المعزولة الصلبة (RMU) بقدرة 24 كيلو فولت بديلاً صديقًا للبيئة لوحدات RMU التقليدية المعزولة بـ SF₆. تتمحور حول تقنية التغليف الصلب لراتنجات الإيبوكسي، وهي تحقق ثلاثة اختراقات رئيسية: انبعاثات صفر SF₆، وتصميم مغلق بالكامل ولا يحتاج إلى صيانة، وقدرة استثنائية على التكيف البيئي.

في أي سيناريوهات يمكن استخدام الوحدة الرئيسية ذات الحلقة المعزولة الصلبة 24 كيلو فولت؟

● مشاريع حماية البيئة والطاقة الخضراء عالية المستوى:مزارع الرياح، ومحطات الطاقة الكهروضوئية المركزية، والمجمعات الصناعية الخضراء منخفضة الكربون، والمؤسسات التي تستوفي المعايير البيئية والاجتماعية والحوكمة.

● المشاريع في البيئات القاسية:المناطق الساحلية ذات الملوحة العالية والتلوث الشديد، والمناطق المرتفعة، والأقبية تحت الأرض المعرضة للفيضانات أو المحطات الفرعية الغارقة، وحدائق الأراضي الرطبة.

● المرافق العامة ذات السلامة العالية:محطات السكك الحديدية عالية السرعة، ومحطات المطارات، وأنظمة النقل بالمترو/السكك الحديدية، ومراكز البيانات واسعة النطاق، والمستشفيات، والمباني الشاهقة.

● الترقيات الذكية لشبكات الطاقة الحضرية:إمدادات الطاقة للشبكة الحلقية للطرق الحضرية الرئيسية والعقد التجريبية لأتمتة شبكة التوزيع الذكية.

التعليمات

س: هل يمكن تكوين وحدة RMU هذه باستخدام قاطع دائرة مفرغ؟

ج: نعم. اعتمادًا على متطلبات المشروع، يمكن تهيئته بمفتاح فصل الحمل، أو قاطع دائرة مفرغ، أو مجموعة مفاتيح المصهر.

س: كم عدد الدوائر الواردة والصادرة التي تدعمها وحدة RMU المعزولة الصلبة بجهد 24 كيلو فولت؟

ج: يمكن تصميم مجموعات الوحدات لتلبية احتياجات المشروع المحددة. تتضمن التكوينات الشائعة وحدات RMU ذات 2 مدخل/1 مخرج، و2 مدخل/2 مخرج، و3 وحدات، و4 وحدات، بالإضافة إلى مخططات تمديد الدوائر المتعددة، مما يلبي متطلبات إمداد طاقة الشبكة الحلقية والتوزيع متعدد الأحمال.

س: هل يمكنك تصنيع المنتجات وفقًا لمعايير IEC؟

ج: نعم. يمكن أن يتوافق تصميم واختبار منتجات سارة إلكتريك مع المعايير الدولية ذات الصلة بناءً على متطلبات المشروع؛ يمكن تأكيد معايير محددة وفقًا للسوق المستهدف.
