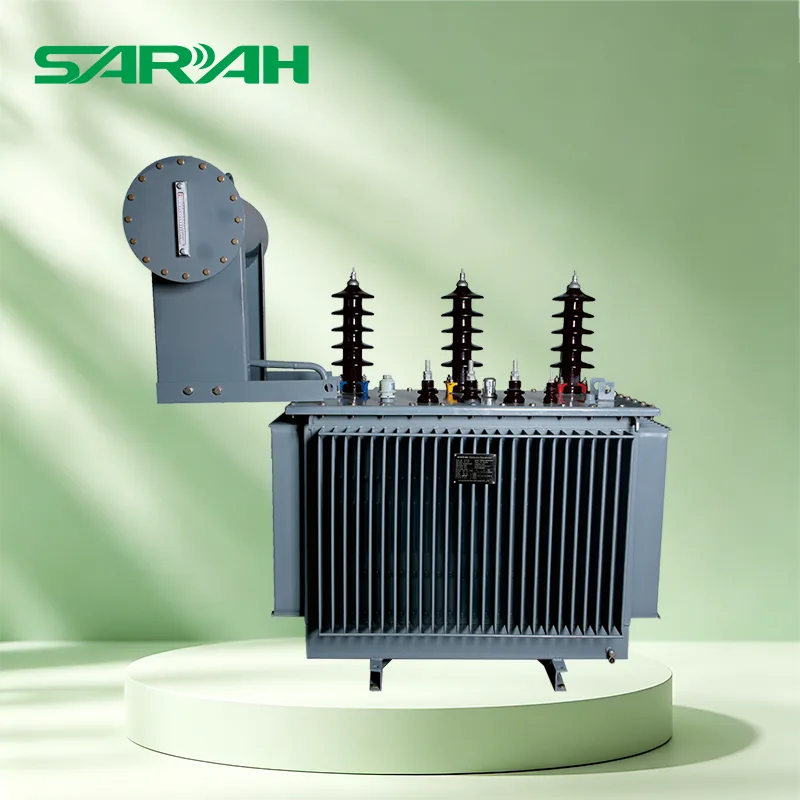

A محول توزيع مغمور بالزيت جهد 33 ك.فهو عنصر حاسم في أنظمة توزيع الطاقة ذات الجهد المتوسط والعالي، مما يساعد على تقليل جهد النقل إلى مستوى أكثر أمانًا وأكثر قابلية للاستخدام للمنشآت الصناعية والمباني التجارية ومشاريع البنية التحتية وشبكات المرافق. يتضمن اختيار المحول المناسب أكثر من مجرد فحص الجهد والسعة. يحتاج المشترون أيضًا إلى مراعاة الكفاءة وأداء العزل والتبريد وخصائص الحمل وظروف التثبيت ومتطلبات الصيانة والسلامة وتكاليف التشغيل على المدى الطويل. يشرح هذا الدليل مبدأ العمل والمكونات الرئيسية والفوائد والتطبيقات واعتبارات الاختيار وممارسات الصيانة والأسئلة الشائعة المحيطة بمحولات التوزيع المغمورة بالزيت بقدرة 33 كيلو فولت.
جدول المحتويات
- ما هو محول التوزيع المغمور بالزيت 33KV؟
- كيف يعمل المحول؟
- المكونات الرئيسية ووظائفها
- لماذا يعتبر محول 33KV مهمًا؟
- المزايا الرئيسية لتكنولوجيا المحولات المغمورة بالزيت
- التطبيقات النموذجية
- العوامل الرئيسية عند اختيار محول 33KV
- اعتبارات التثبيت والتشغيل
- الصيانة للأداء على المدى الطويل
- المحولات المغمورة بالزيت مقابل المحولات من النوع الجاف
- المشاكل الشائعة والحلول العملية
- الأسئلة المتداولة
- خاتمة
ما هو محول التوزيع المغمور بالزيت 33KV؟
محول التوزيع المغمور بالزيت 33 كيلو فولت هو محول كهربائي مصمم لنقل الطاقة الكهربائية بين مستويات الجهد مع الحفاظ على التردد المطلوب. يشير تصنيف 33 كيلو فولت بشكل عام إلى مستوى الجهد على جانب الجهد العالي، مما يجعل هذا النوع من المحولات مناسبًا لشبكات التوزيع حيث يجب تنحي الكهرباء قبل الوصول إلى نقاط الاستهلاك الصناعية أو التجارية أو المحلية.
على عكس المحولات من النوع الجاف، يستخدم المحول المغمور بالزيت سائلًا عازلًا حول القلب واللفات. يوفر زيت المحولات العزل الكهربائي ويساعد في تبديد الحرارة. أثناء التشغيل، تولد الخسائر الكهربائية حرارة داخل المحول. ويمتص الزيت العازل هذه الحرارة وينقلها نحو جدران الخزان وأسطح التبريد، مما يسمح للمحول بالعمل ضمن نطاق درجة حرارة مقبول.
بالنسبة للعملاء الذين يشترون محولاً لمشروع جديد أو يستبدلون وحدة موجودة، فإن المسألة المهمة ليست ببساطة ما إذا كانت المعدات مصنفة عند 33 كيلو فولت. يجب أن يتطابق المحول أيضًا مع السعة المطلوبة ونسبة الجهد والممانعة ومستوى العزل والظروف البيئية وملف الحمل ونظام الحماية والمعايير الفنية المعمول بها.
كيف يعمل المحول؟
يعتمد مبدأ التشغيل على الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد عبر الملف الأولي، فإنه يخلق مجالًا مغناطيسيًا متغيرًا في قلب المحول. هذا المجال المغناطيسي يستحث الجهد في اللف الثانوي.
يتم تحديد علاقة الجهد في المقام الأول من خلال نسبة الدورات بين اللفات ذات الجهد العالي والجهد المنخفض. إذا كان الملف عالي الجهد يحتوي على عدد لفات أكثر من الملف منخفض الجهد، فيمكن للمحول تقليل الجهد إلى مستوى التوزيع المطلوب.
خلال هذه العملية، لا يقوم المحول بتوليد الطاقة الكهربائية. وبدلا من ذلك، فإنه ينقل الطاقة من دائرة إلى أخرى مع تغيير العلاقة بين الجهد والتيار. يعمل المحول المصمم جيدًا على تقليل الخسائر ويوفر أداءً مستقرًا للجهد في ظل ظروف التشغيل المتوقعة.
يلعب الخزان المملوء بالنفط أيضًا دورًا مهمًا. يحيط زيت المحولات بالقلب والملفات، مما يوفر العزل ويحمل الحرارة بعيدًا عن المكونات الداخلية. اعتمادا على التصميم والتصنيف، يمكن استخدام أنظمة التبريد الطبيعية أو القسرية.
المكونات الرئيسية ووظائفها
يتكون محول التوزيع المغمور بالزيت بقدرة 33 كيلو فولت من عدة مكونات منسقة. يساعد فهم هذه الأجزاء المشترين على تقييم المواصفات وتحديد مشكلات الصيانة المحتملة.
| عنصر | الوظيفة الأساسية | لماذا يهم؟ |
|---|---|---|
| النواة المغناطيسية | يوفر مسارًا منخفض التردد للتدفق المغناطيسي | يؤثر على الكفاءة والخسائر والضوضاء وارتفاع درجة الحرارة |
| لف الجهد العالي | يتصل بمصدر الجهد العالي الوارد | يتطلب العزل المناسب والقوة الكهربائية |
| لف الجهد المنخفض | يزود الإخراج المتدرج | يجب أن يتطابق مع النظام الكهربائي المصب |
| زيت المحولات | يوفر العزل ونقل الحرارة | تؤثر حالة الزيت بشكل مباشر على الموثوقية |
| صهريج | يحتوي على زيت وأجزاء داخلية نشطة | يحمي المكونات الداخلية من البيئة |
| جلبة | يوفر توصيلات كهربائية معزولة من خلال الخزان | مهم لاتصالات الجهد العالي الآمنة |
| المبرد أو سطح التبريد | ينقل الحرارة بعيدًا عن الزيت | يساعد على التحكم في درجة حرارة التشغيل |
| اضغط على المغير | يضبط نسبة اللف الفعالة | يمكن أن تساعد في التعويض عن اختلاف جهد العرض |
لماذا يعتبر محول 33KV مهمًا؟
تنتقل الكهرباء عادة بجهود أعلى لأن الجهد العالي يمكن أن يقلل التيار عند مستوى طاقة معين، مما يساعد على التحكم في خسائر النقل. ومع ذلك، لا يمكن للمعدات والمستخدمين النهائيين العمل بشكل طبيعي مباشرة عند جهد النقل أو التوزيع الأولي. ولذلك توفر المحولات جسراً أساسياً بين أقسام مختلفة من الشبكة الكهربائية.
يعد محول 33 كيلو فولت مفيدًا بشكل خاص في أنظمة التوزيع التي تخدم المنشآت الصناعية والمصانع والمحطات الفرعية والمناجم ومشاريع الطاقة المتجددة ومرافق البنية التحتية وغيرها من الأحمال الكهربائية الكبيرة. من خلال تقليل الجهد الكهربي الوارد إلى مستوى أقل مناسب، فإنه يمكّن المفاتيح الكهربائية والمحركات وأنظمة الإضاءة ومعدات التحكم والأحمال الكهربائية الأخرى من الحصول على طاقة قابلة للاستخدام.
تؤثر موثوقية المحولات أيضًا بشكل مباشر على استمرارية الإنتاج. يمكن أن يؤدي فشل المحول غير المتوقع إلى مقاطعة المنشأة بأكملها، وإتلاف المعدات المتصلة، وإنشاء وقت توقف مكلف، ويتطلب الاستبدال أو الإصلاح في حالات الطوارئ. ولهذا السبب، ينبغي اعتبار اختيار المحولات قرارًا طويل المدى للموثوقية وليس مجرد عملية شراء.
المزايا الرئيسية لتكنولوجيا المحولات المغمورة بالزيت
لا تزال المحولات المغمورة بالزيت مستخدمة على نطاق واسع لأن بنائها يجمع بين العزل الفعال وإدارة الحرارة والتشغيل العملي على المدى الطويل.
- التبريد الفعال:يقوم زيت المحولات بنقل الحرارة بكفاءة من القلب والملفات إلى أسطح التبريد.
- عزل قوي:يساعد الزيت العازل الذي يتم صيانته بشكل صحيح على فصل المكونات النشطة وتحسين أداء العزل الكهربائي.
- قدرة تحميل عالية:يمكن للتصميمات المناسبة أن تدعم الأحمال الصناعية والتوزيعية الكبيرة.
- عمر خدمة طويل:يمكن أن يوفر التصميم والتركيب والصيانة المناسبة سنوات عديدة من التشغيل الموثوق.
- التكوين المرن:يمكن تصميم المحولات لتصنيفات مختلفة للسعة ونسب الجهد ومتطلبات المعاوقة وبيئات التثبيت.
- الصيانة العملية:يوفر اختبار الزيت ومراقبة درجة الحرارة والفحص البصري والاختبار الكهربائي معلومات مفيدة حول حالة المحولات.
- كفاءة التكلفة:بالنسبة للعديد من تطبيقات الجهد المتوسط، يمكن أن يوفر البناء المغمور بالزيت توازنًا مناسبًا بين الاستثمار الأولي والأداء التشغيلي.
التطبيقات النموذجية
تُستخدم محولات التوزيع المغمورة بالزيت 33 كيلو فولت في مجموعة واسعة من بيئات توزيع الطاقة. تشمل التطبيقات النموذجية ما يلي:
- مصانع التصنيع الصناعية
- مرافق المصنع والإنتاج
- محطات توزيع المرافق
- مرافق التعدين ومعالجة المعادن
- المشاريع التجارية والبنية التحتية
- أنظمة جمع وتوزيع الطاقة المتجددة
- البنية التحتية للبيانات والاتصالات
- مرافق زراعية وري كبيرة
- النقل والبنية التحتية العامة
- مشاريع البناء والتطوير واسعة النطاق
يجب دائمًا تطوير المواصفات الدقيقة للمحولات حول الخصائص الكهربائية للمشروع. قد لا يكون المحول الذي يعمل بشكل جيد في أحد التطبيقات مناسبًا لتطبيق آخر إذا كان نمط الحمل أو درجة الحرارة المحيطة أو الارتفاع أو بيئة التثبيت أو ترتيب الحماية مختلفًا.
العوامل الرئيسية عند اختيار محول 33KV
يبدأ اختيار المحول الصحيح بمتطلبات التشغيل الفعلية بدلاً من مجرد اختيار أكبر سعة متاحة.
- القدرة المقدرة:تحديد كيلو فولت أمبير أو ميجا فولت أمبير المطلوبة بناءً على الحمل الحالي والتوسع المستقبلي المعقول.
- نسبة الجهد:تأكد من جهد 33 كيلو فولت الوارد وإخراج الجهد المنخفض المطلوب.
- تكرار:تأكد من أن المحول مصمم لتردد النظام الكهربائي المستخدم في موقع التركيب.
- مقاومة:تؤثر مقاومة المحولات على تنظيم الجهد ومستويات تيار الدائرة القصيرة.
- مستوى العزل:تتطلب المعدات ذات الجهد العالي عزلًا مناسبًا لجهد النظام والضغوط الكهربائية المتوقعة.
- طريقة التبريد:حدد ترتيب التبريد المناسب وفقًا لتصنيف المحولات والحمل والظروف البيئية.
- ترتيب الصنبور:ضع في اعتبارك ما إذا كانت تقلبات الجهد تتطلب ترتيبات خارج الدائرة أو غيرها من ترتيبات ضبط الصنبور.
- بيئة التثبيت:يمكن أن تؤثر درجة الحرارة والارتفاع والرطوبة والغبار والملح والتلوث ومساحة التثبيت المتاحة على تصميم المحولات.
- متطلبات الحماية:تنسيق حماية المحولات مع المفاتيح الكهربائية المنبع والمصب.
- المعايير المطبقة:التأكد من متطلبات التصميم والاختبار الخاصة بالشركة المصنعة مقابل المعايير واللوائح المطبقة على المشروع.
من الأخطاء الشائعة في الشراء اختيار سعة المحول بناءً على الحمل الأقصى الحالي فقط. يأخذ النهج الأكثر موثوقية في الاعتبار نمو الحمل، وتيارات البدء، وعامل الطاقة، ودورات التشغيل، وعواقب التوسع المستقبلي.
اعتبارات التثبيت والتشغيل
حتى المحول عالي الجودة يمكن أن يواجه مشاكل سابقة لأوانها إذا تمت إدارة التثبيت بشكل سيء. قبل التنشيط، يجب على فريق التثبيت التحقق من الأساس والخلوصات وتوصيلات الكابلات ونظام التأريض ومعدات الحماية وحالة الزيت والمكونات الميكانيكية ونتائج الاختبارات الكهربائية.
يجب تركيب المحول على أساس مناسب قادر على تحمل وزنه التشغيلي. تعتبر التهوية الكافية وتخليص التبريد أمرًا مهمًا أيضًا لأنه يجب نقل الحرارة بشكل فعال بعيدًا عن المحول.
التأريض هو اعتبار أساسي آخر. يجب أن يكون الخزان والهياكل المعدنية المرتبطة به متصلة بشكل صحيح بنظام التأريض الخاص بالمشروع وفقًا للمتطلبات الكهربائية المعمول بها.
قبل التشغيل، يجب على الفنيين المؤهلين إجراء الفحوصات الكهربائية والميكانيكية المناسبة. اعتمادًا على تصميم المحول ومتطلبات المشروع، قد يشمل ذلك اختبار مقاومة العزل، وقياس مقاومة اللف، والتحقق من نسبة الدوران، واختبار الزيت، وفحوصات الحماية، وفحص التوصيلات.
الصيانة للأداء على المدى الطويل
تساعد الصيانة الوقائية على تحديد المشاكل النامية قبل أن تتحول إلى فشل كبير. ينبغي تكييف جدول الصيانة مع عمر المحول وحمله وبيئته وتوصيات الشركة المصنعة وتاريخ التشغيل.
| عنصر الصيانة | ما يجب التحقق منه | علامة تحذير محتملة |
|---|---|---|
| فحص النفط | مستوى الزيت ومظهره وجودته | التلوث أو تغير اللون أو حالة الزيت غير الطبيعية |
| مراقبة درجة الحرارة | درجات حرارة تشغيل الزيت واللف | ارتفاع غير متوقع في درجات الحرارة |
| فحص التسرب | مناطق الخزان والحشية والصمام والرادياتير | تسرب الزيت أو الأسطح الرطبة |
| فحص البطانة | الحالة والنظافة والاتصالات | الشقوق أو التلوث أو علامات التفريغ غير الطبيعية |
| الاختبار الكهربائي | خصائص العزل واللف | انحراف كبير عن النتائج السابقة |
| فحص التأريض | التوصيلات الأرضية والاستمرارية | اتصالات فضفاضة أو متآكلة |
يعد اختبار الزيت مفيدًا بشكل خاص لأن زيت المحولات يمكن أن يوفر معلومات قيمة حول حالة العزل والتدهور الداخلي. بالنسبة للتركيبات الحيوية، يمكن للمراقبة القائمة على الحالة أن تكمل عمليات الفحص الروتينية وتساعد فرق الصيانة على اتخاذ قرارات أكثر استنارة.
المحولات المغمورة بالزيت مقابل المحولات من النوع الجاف
يمكن للمحولات المغمورة بالزيت والمحولات الجافة أن تخدم تطبيقات التوزيع، ولكن خصائصها تختلف. يعتمد الاختيار الصحيح على بيئة التثبيت ومتطلبات المشروع.
| عامل | محول مغمور بالزيت | محول النوع الجاف |
|---|---|---|
| تبريد | يستخدم الزيت العازل لنقل الحرارة | يستخدم التبريد القائم على الهواء |
| القوة النموذجية | إدارة الحرارة بكفاءة للعديد من تطبيقات التوزيع الأكبر حجمًا | مفيد حيث يفضل التركيب الخالي من الزيت |
| صيانة | يتطلب حالة الزيت ومراقبة التسرب | لا يتطلب إدارة زيت المحولات |
| تثبيت | يتطلب التدابير المناسبة للمعدات التي تحتوي على النفط | غالبًا ما يكون مناسبًا للتطبيقات الداخلية ذات التهوية المناسبة |
| ملاءمة المشروع | شائع في أنظمة التوزيع العامة والصناعية والخارجية | غالبًا ما يتم اعتباره للمباني والمواقع ذات المتطلبات الداخلية المحددة |
ولا تعتبر أي من التقنيتين أفضل على مستوى العالم. يجب أن يستند القرار إلى المتطلبات الكهربائية، وظروف الموقع، واعتبارات السلامة، واللوائح، والمساحة المتاحة، واستراتيجية الصيانة، وإجمالي تكاليف الملكية.
المشاكل الشائعة والحلول العملية
يمكن أن تشير العديد من العلامات التحذيرية إلى أن المحول يحتاج إلى فحص.
- ارتفاع درجة الحرارة بشكل غير طبيعي:التحقق من مستوى الحمولة وأسطح التبريد والتهوية وحالة الزيت ومعدات قياس درجة الحرارة.
- تسرب النفط:فحص الحشيات والصمامات واللحامات والبطانات ووصلات الخزان. لا ينبغي تجاهل التسرب لأن انخفاض مستوى الزيت يمكن أن يؤثر على العزل والتبريد.
- ضوضاء أو اهتزاز غير عادي:التحقق من الرخاوة الميكانيكية، أو الظروف المتعلقة بالقلب، أو مشكلات التثبيت، أو التغييرات في ظروف التشغيل.
- عدم استقرار الجهد:تحقق من الجهد الكهربي الوارد وإعدادات الصنبور وتنوع الحمل والوصلات وخصائص تنظيم المحولات.
- تدهور العزل:قم بمراجعة جودة الزيت ونتائج الاختبارات الكهربائية والتحقق من احتمالية ارتفاع درجة الحرارة أو الرطوبة أو التلوث أو التقادم.
لأسباب تتعلق بالسلامة، يجب أن يتم إجراء فحص المحولات الداخلية واختبار الجهد العالي فقط من قبل موظفين مؤهلين بشكل مناسب باستخدام الإجراءات المناسبة للمعدات.
الأسئلة المتداولة
س: ماذا يعني 33KV في محول التوزيع؟
ج: يحدد بشكل عام مستوى نظام الجهد العالي الذي تم تصميم المحول من أجله. يقوم المحول بعد ذلك بخفض الجهد إلى الجهد الثانوي المطلوب لنظام التوزيع المتصل.
س: لماذا يستخدم الزيت داخل المحول؟
ج: يوفر زيت المحولات في المقام الأول العزل الكهربائي ويساعد على نقل الحرارة بعيدًا عن القلب واللفات. ولذلك فإن الحفاظ على حالة الزيت المناسبة أمر مهم للتشغيل الموثوق.
س: ما هي المدة التي يمكن أن يعمل فيها المحول المغمور بالزيت 33 كيلو فولت؟
ج: يعتمد عمر الخدمة على جودة التصميم، والتحميل، ودرجة الحرارة، وعمر العزل، والظروف البيئية، والصيانة، وممارسات التشغيل. يمكن للمراقبة المناسبة والصيانة الوقائية أن تدعم بشكل كبير الموثوقية على المدى الطويل.
س: هل يمكن تخصيص محول 33KV؟
ج: نعم. يمكن لمصنعي المحولات عمومًا تكوين المعدات وفقًا للسعة ونسبة الجهد والممانعة ومتطلبات التبريد وترتيبات الصنبور وظروف التثبيت والمتطلبات الفنية الخاصة بالمشروع.
س: ما هي المعلومات التي يجب أن أقدمها عند طلب عرض أسعار المحولات؟
ج: تتضمن المعلومات المفيدة الجهد الأساسي والجهد الثانوي والسعة المقدرة والتردد وتكوين الطور والممانعة المطلوبة ومتطلبات الصنبور وموقع التثبيت والظروف البيئية والمعايير المطبقة وأي متطلبات خاصة للحماية أو المراقبة.
س: ما هي مهمة الصيانة الأكثر أهمية؟
ج: لا توجد مهمة صيانة واحدة تنطبق على كل عملية تثبيت. يجب أخذ حالة الزيت ودرجة الحرارة والتسرب والبطانات ونتائج الاختبارات الكهربائية والتأريض وسلوك الحمل في الاعتبار معًا عند تقييم حالة المحولات.
خاتمة
يعد محول التوزيع المغمور بالزيت بقدرة 33 كيلو فولت أكثر بكثير من مجرد جهاز لتحويل الجهد. إنه جزء أساسي من نظام توزيع كهربائي موثوق به، حيث يوفر تحويل الجهد والعزل وإدارة الحرارة مع دعم الأحمال الصناعية وأحمال المرافق.
بالنسبة للعملاء، فإن قرار الشراء الأكثر أهمية هو مطابقة تصميم المحول مع التطبيق الفعلي. يجب تقييم السعة ونسبة الجهد والممانعة والعزل والتبريد والظروف البيئية والحماية ومتطلبات التثبيت ونمو الحمل المستقبلي قبل تقديم الطلب. وبنفس القدر من الأهمية، يعتمد أداء المحول بعد التثبيت على التشغيل الصحيح، والفحص المنتظم، وإدارة الزيت، ومراقبة درجة الحرارة، والصيانة في الوقت المناسب.
عند تقييم الموردين، انظر إلى ما هو أبعد من تصنيف اللوحة. يجب أن تكون الشركة المصنعة التي يمكن الاعتماد عليها قادرة على توفير مواصفات فنية واضحة، ووثائق الاختبار المناسبة، ومعلومات مراقبة الجودة، والدعم الهندسي، والتوصيات العملية للتطبيق المقصود.
شركة يويهتشينغ سارة للكهرباء المحدودةتركز على حلول المعدات الكهربائية ويمكنها مساعدة العملاء في تقييم مواصفات المحولات وفقًا لمتطلبات المشروع. إذا كنت تخطط لنظام توزيع جديد، أو ترقية محطة فرعية موجودة، أو تبحث عن محول توزيع مغمور بالزيت بقدرة 33 كيلو فولت،اتصل بنا لمناقشة الجهد الكهربي والسعة وبيئة التثبيت والمتطلبات الفنية. يمكن لفريقنا مساعدتك في الانتقال من متطلبات المشروع إلى حل المحولات العملي.
